2-050a |

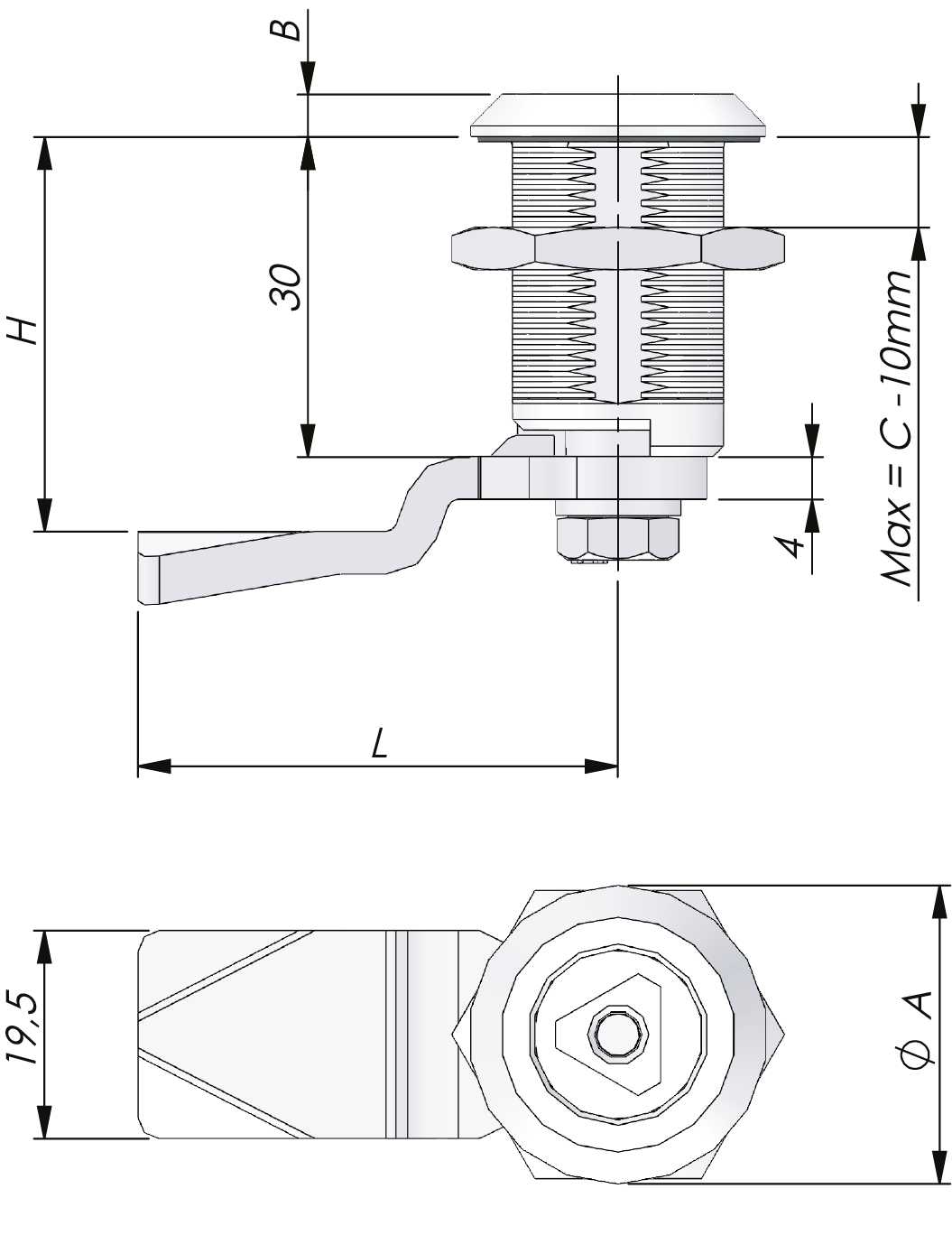

Quart de tour classique 30 mm
Index Code:2-050

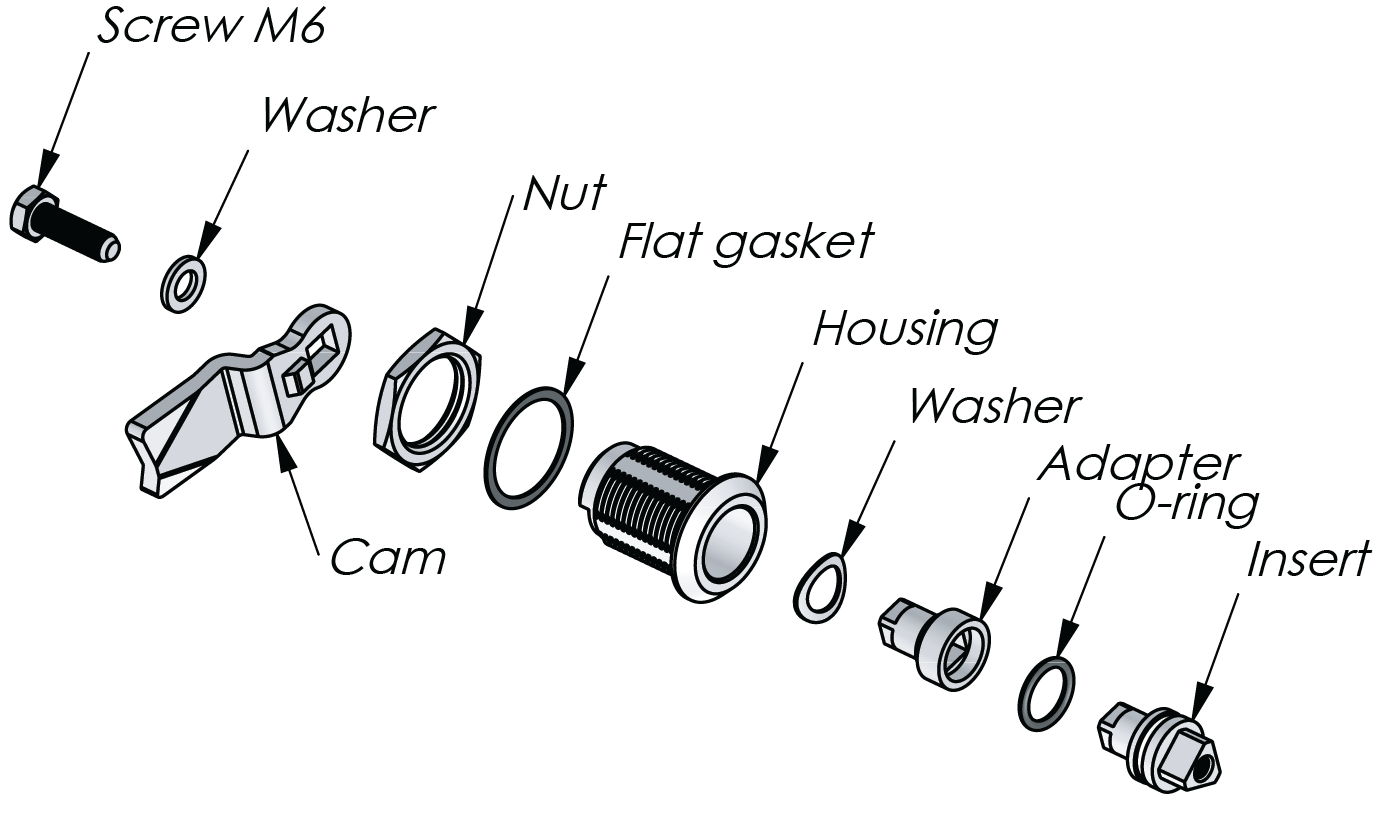

Le loquet quart de tour est très polyvalent et peut être utilisé dans un grand nombre de secteurs. Vous pouvez concevoir le loquet en fonction de vos besoins en combinant vos choix de boîtier, d'écrou, d'insert, de rondelle, de vis et de came. Le loquet peut être livré non assemblé, préassemblé avec une came incluse ou entièrement assemblé.
Le degré de protection IP65 est assuré par un joint torique sur l'insert et un joint plat sur le boîtier.
| Télécharger le pdf | Product Data Sheet |
| Download PDF | Recommended Tightening Torque |
| Download PDF | Industrilas cut out versions |
| Écrou de mise à la terre | Zinc moulé sous pression, zingué |
|---|---|
| Housing | Zinc die cast, chrome plated or black texture powder coated |
| Insert | Zinc die cast, chrome plated or black texture powder coated |
| Cam, screw and washer | Acier, galvanisé |
| Écrou standard | Zinc moulé sous pression, zingué |
| Cutout | COMBI |
|---|---|
| Standards | IP65 |
To download CAD-files, you need an Industrilas account. It only takes a minute.
Make your selections in each column to create your article number (AAAA-BCCDEF-HHLL)
|
|
|
|
|
|
|
SN = Standard nut. EN = Earthing nut
TUF = Assembled with TUF-lock screw .
