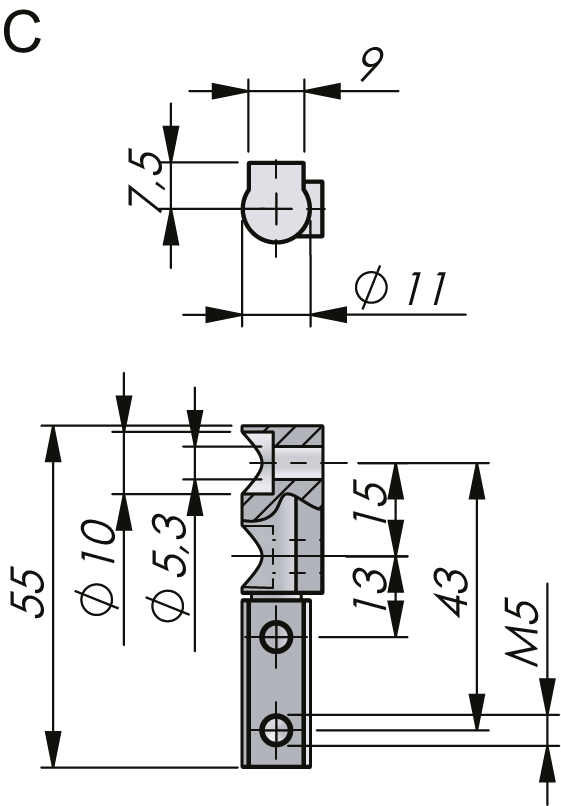

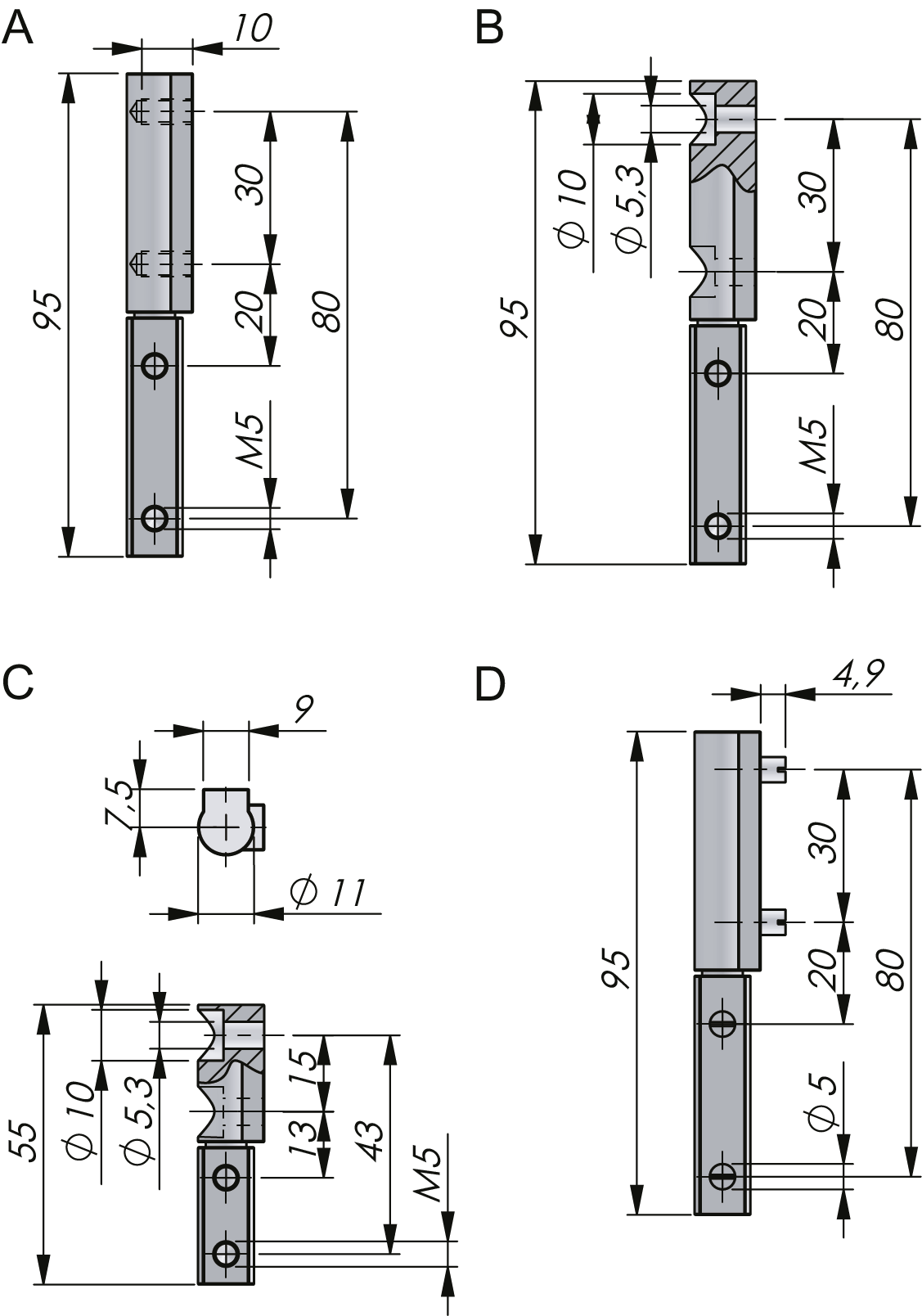

Außenliegendes Scharnier, aushängbar 180°
Index Code:3-570
Außenliegendes Profilscharnier für aufliegende Türen. Universell rechts und links einsetzbar. Öffnungswinkel 180°. Erhältlich als anschraubbare oder anschweißbare Version.
| Abdeckung | Edelstahl 304 |
|---|---|
| Scharnier | Stahl, verzinkt |
| Stift | Stahl, verzinkt |
| Schraube | Stahl, verzinkt |
| Gleitscheiben | Messing, verzinkt |
| Notes | Die anschraubbare Ausführung wird mit Schrauben, Schraubenabdeckung und Unterlegscheiben geliefert. Die anschweißbare Ausführung ist mit Bolzen zur einfachen Positionierung versehen. Kombinationen der Ausführungen sind auf Anfrage lieferbar. |
|---|
