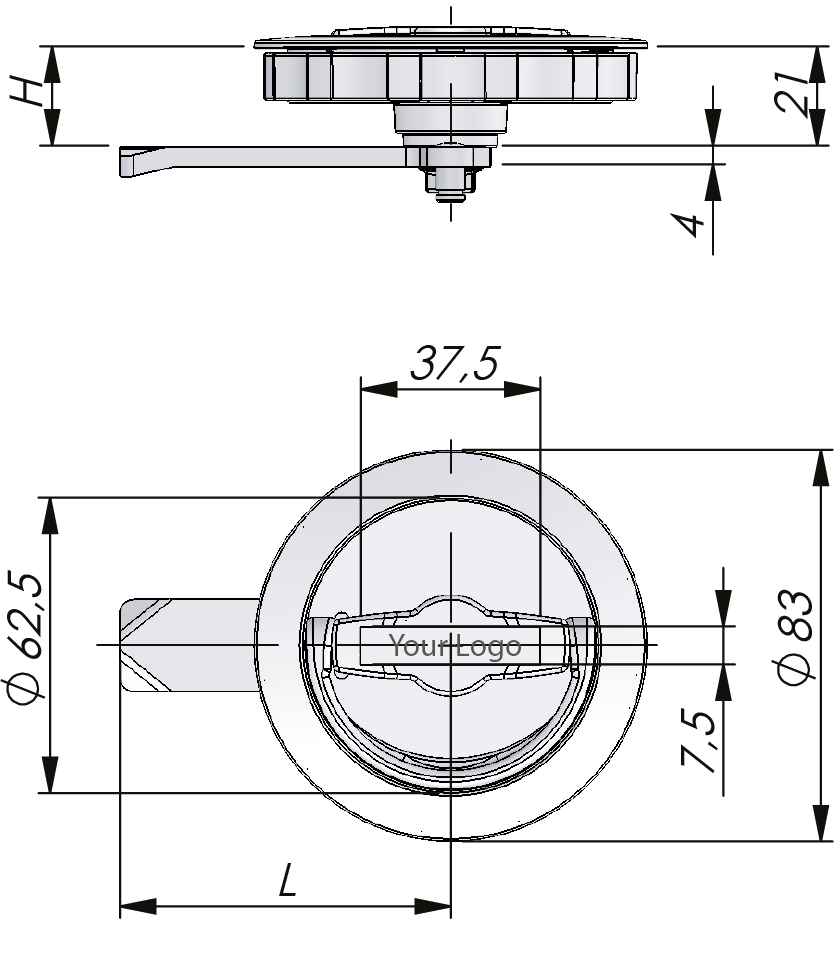

    2-126
    Rotation

    Drehriegelverschluss D-Ring

    Index Code:
    2-126

    Stabiler Drehriegelverschluss mit versenktem D-Ring, der zum Öffnen oder Schließen angehoben und gedreht wird. Mit Öffnungen für manipulationssichere Dichtungen (nicht enthalten). Fühl- und hörbares Klicken in geöffneter und geschlossener Stellung. Gehäuse mit Steilgewinde für schnelle Montage, Drehung des großen Gewinderings um 30° genügt für Befestigung der Verriegelung an Metalltür.

    Für Türstärken von 0 bis 3 mm.

    PDF
    		Produktdatenblatt
    PDF
    		Recommended Tightening Torque
    CamStahl, verzinkt
    Dish, D-ring and nut/ringZinkdruckguss, verchromt
    To download CAD-files, you need an Industrilas account. It only takes a minute.
    or Create Account
    A product number is created by combining the figures in each column (AAAAAAA-HHLL)
    AAAAAAA Cam
    24130711-Punkt
    24130722-Punkt
    24130733-Punkt
    HHLL H/L in mm
    156015 / 60
    176017 / 60
    196019 / 60
    216021 / 60
    236023 / 60
    256025 / 60
    276027 / 60
    296029 / 60
    316031 / 60
    336033 / 60

    Andere Zungen aus Anfrage.

    Das vorhandene Logofeld kann für Kundenlogo als Einsatz im Werkzeug oder für einen Doming-Aufkleber genutzt werden.
