    Rotation

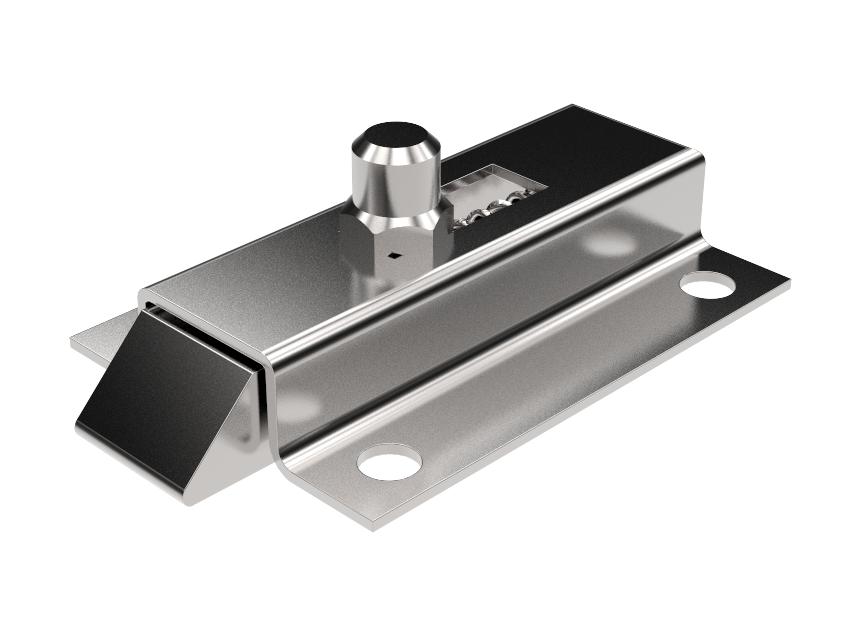

    Fallenschloss

    Index Code:
    5-040

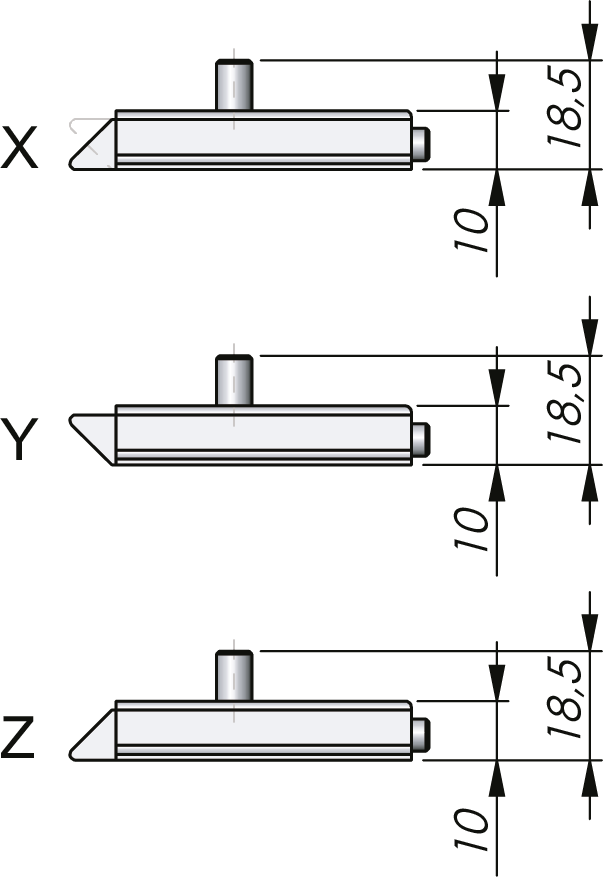

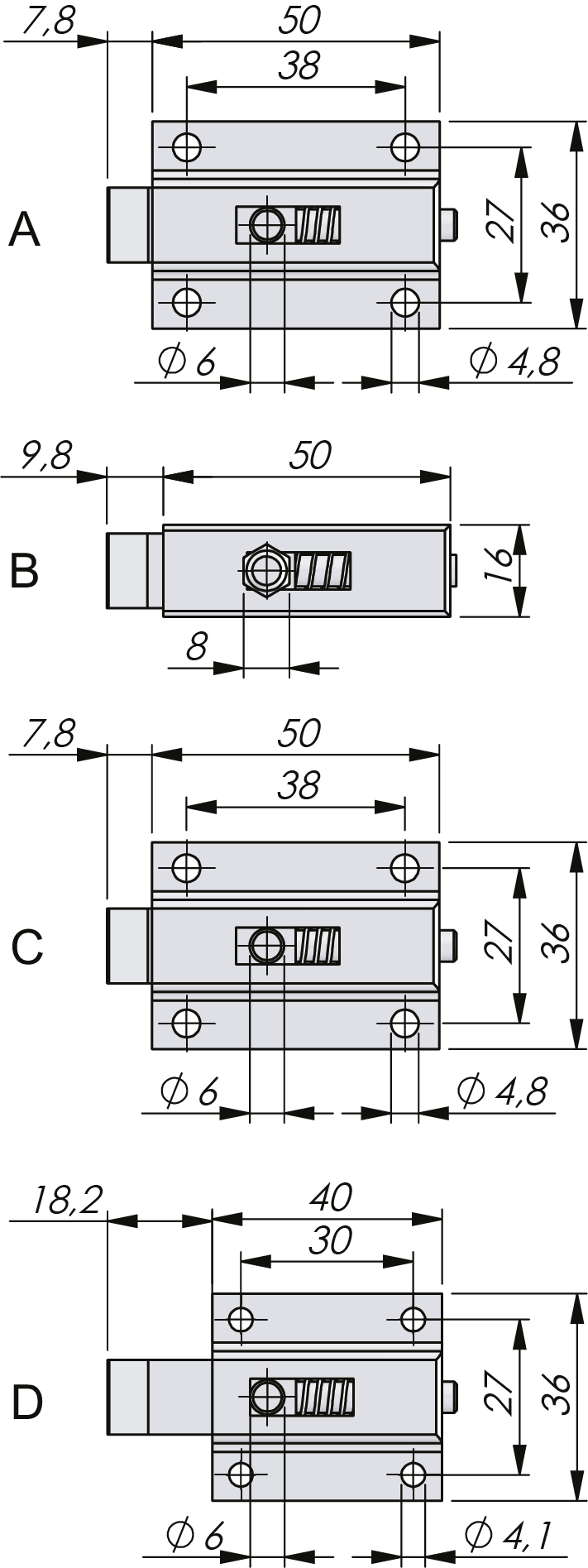

    Federriegel verriegeln durch ihren federbelasteten Riegel selbstständig. Die Entriegelung erfolgt von Hand. Zeichnung: feste (Y oder Z) oder drehbarer (X) Riegel. Federweg (Hub) beträgt 7,8 bis 12,5 mm. Montage mit Schweißbolzen oder Schrauben.

    PDF
    		Produktdatenblatt
    PDF
    		Recommended Tightening Torque
    CamZinkdruckguss oder Stahl, verzinkt
    HousingStahl, roh oder verzinkt
    Choose CAD format here:

    So laden Sie CAD-Dateien für dieses Produkt herunter

    1. Wählen Sie das CAD-Format aus.
    2. Klicken Sie auf das Symbol mit dem grünen Würfel, um die CAD-Dateien zu generieren.
    3. Warten Sie, bis das Symbol für das Herunterladen vollständig ist.
    4. Klicken Sie auf das Symbol, um die Dateien herunterzuladen.
    Download here:
    To download CAD-files, you need an Industrilas account. It only takes a minute.
    or Create Account
    Anschweißbare Version wird unbehandelt geliefert.
