2-060a |
Drehriegelverschluss Classic 30 mm
Index Code:2-060

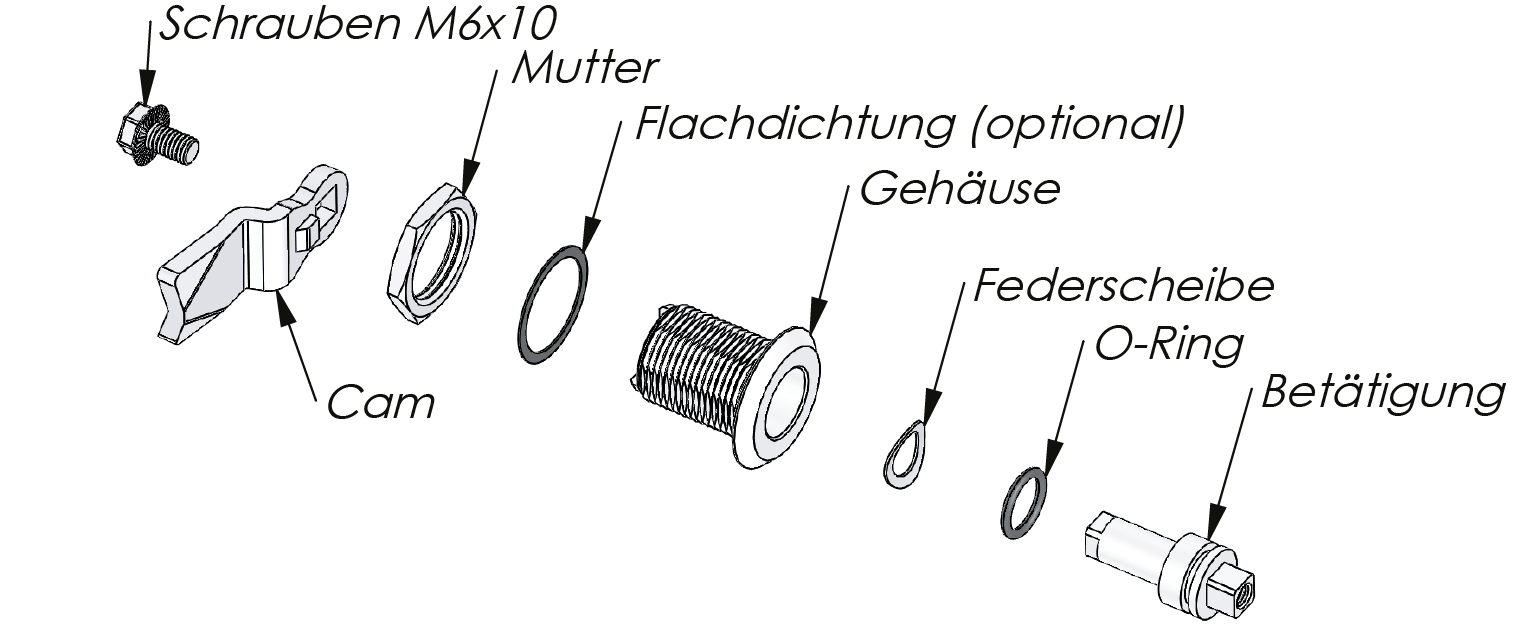

Für den Drehriegelverschluss können Sie Ihre eigene Kombination aus Gehäuse, Mutter, Betätigung, Rastscheibe, Schraube und Zunge zusammenstellen. Ein verlängertes Gehäuse eignet sich für isolierte Türen.
IP65 Schutzklasse durch O-Ring am Einsatz und Flachdichtung am Gehäuse.
Die Lieferung erfolgt nach Kundenwunsch unmontiert, vormontiert mit beigelegter Zunge oder vollständig montiert.
| Cam | Stahl, verzinkt |
|---|---|
| Erdungsmutter | Zinkdruckguss, verzinkt |
| Housing | Zinc die cast, chrome plated or black powder coated |
| Insert | Zinkdruckguss, verchromt oder mit schwarzem Strukturlack pulverbeschichtet |
| Standardmutter | Zinkdruckguss, verzinkt |
| Washer, spring clip and screw | Stahl, verzinkt |
| Lochbild | COMBI |
|---|---|
| Normen | IP65 |
To download CAD-files, you need an Industrilas account. It only takes a minute.
A product number is created by combining the figures in each column (AAAA-BCCDEF-HHLL)
|
|
|
|
|
|
|
SN = Standardmutter. EN = Erdungsmutter.
Andere Einsätze auf Anfrage.
