Vision Heavy-duty

Vision Heavy-duty

Vision Heavy-duty ist für Nieder- und Mittelspannungsanwendungen konzipiert und zugelassen, in denen das Risiko von Lichtbogenbildung besteht. Das Vision Heavy-duty Verriegelungssystem erlaubt die Einrichtung von robusten Schließpunkten an mehreren Türseiten.

Legen Sie die Abstände zwischen den Schließpunkten nach den konkreten Erfordernissen fest. Anschließend fügen Sie Vision Führungspunkte hinzu, um das Schließen der Tür zu erleichtern. Für jede weitere Türseite, an der Sie Verriegelungspunkte benötigen, fügen Sie eine Umlenkecke hinzu.

Für den Einsatz des Verriegelungssystems zur Verhinderung von Unfällen bei Lichtbogenbildung (Verwendung in explosionsgeschützten Bereichen) muss die gesamte Anwendung (Gehäuse und Verriegelungssystem) geprüft und von den entsprechenden Behörden eine Genehmigung zur Nutzung erteilt werden.

Weitere Informationen zu den Griffen, siehe Index-Code 1-002.01 / 02 / 03 / 08 und 1-006.01 / 03. Bitte geben Sie das Design Ihrer Anwendung an, damit wir Ihnen bei der Berechnung des korrekten Bohrmusters für die Komponenten behilflich sein können.

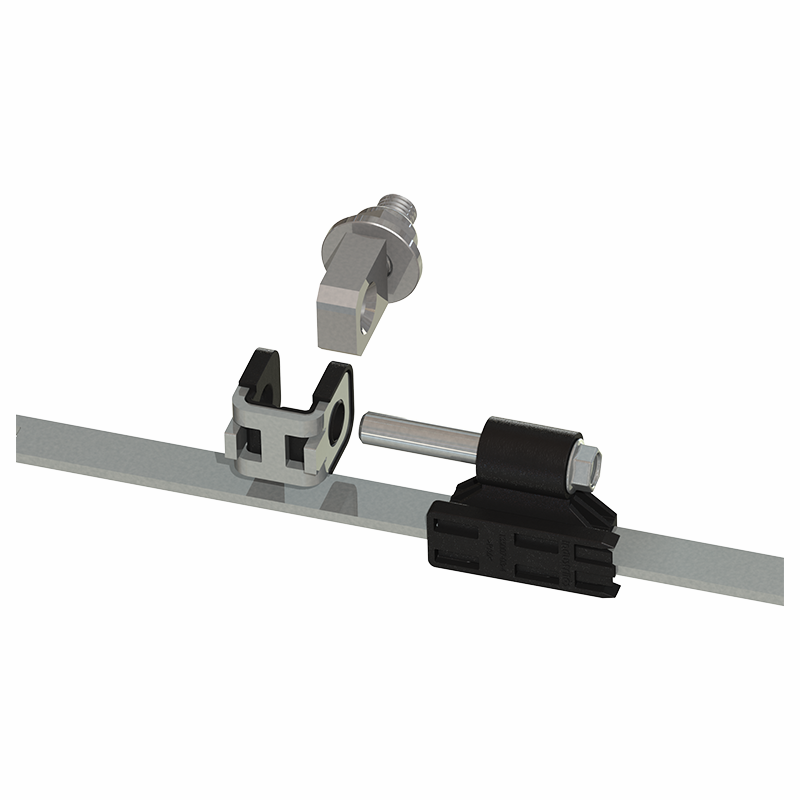

Die robusten Verriegelungspunkte mit 8 mm Edelstahlstiften eignen sich für Kräfte von bis zu 1.300 kg (2.800 Pfund) pro Stück. Der Verriegelungspunkt wird am Rahmen verschraubt und an der Tür verschweißt. Seine spezielle Form erleichtert das Öffnen und Schließen der Tür. Mithilfe der Aussparungen in der Tür lassen sich die Verriegelungspunkte beim Schweißen ausrichten.

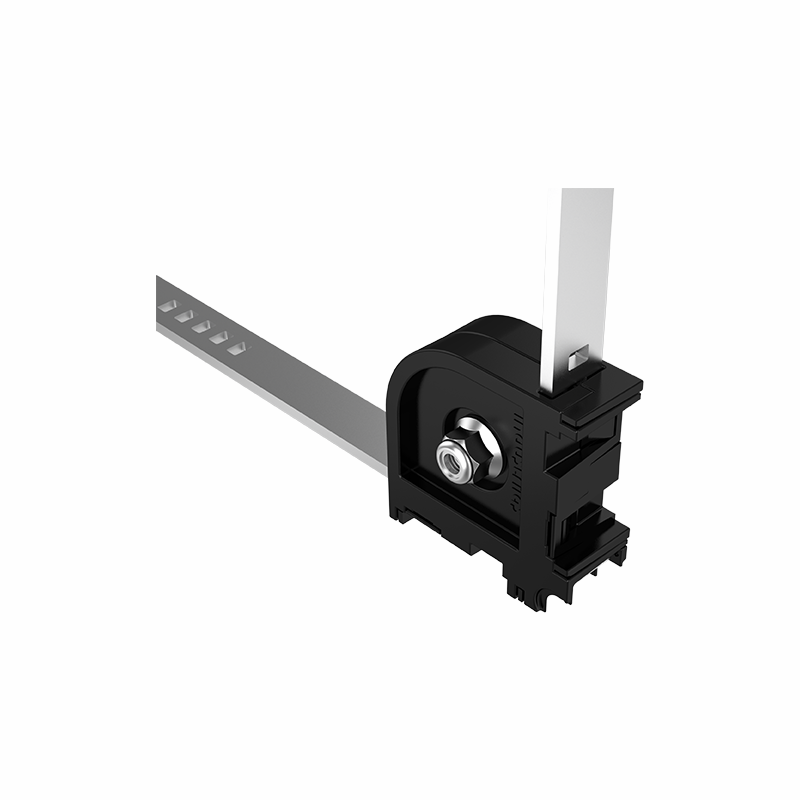

Der Eckenkontrollmechanismus ermöglicht die Platzierung von Verriegelungspunkten an jeder Türseite. Die Ansteuerung aller Verriegelungspunkte erfolgt über einen einzigen Griff.

DIE VORTEILE VON VISION HEAVY-DUTY

  • Robuste Schließpunkte (Ø 8 mm Edelstahl) gewährleisten maximale Sicherheit, sodass die Tür bei einem Unfall im Gehäuse bleibt.
  • Die Vision Führungsblöcke führen die Tür beim Schließen und sorgen dafür, dass sie sich vor der Verriegelung in der richtigen Position befindet.
  • Der Eckenkontrollmechanismus ermöglicht die Platzierung von Verriegelungspunkten an jeder Türseite. Sie können sogar Verriegelungspunkte zwischen den Scharnieren platzieren!
  • Die Verriegelungsmechanismen befinden sich außerhalb des abgedichteten Bereichs der Tür. Dies ermöglicht eine „klare“ Optik ohne Aussparungen in kritischen Bereichen.
  • Das System kann mit jedem Griff der Vision Serie betätigt werden.
  • Beim Verriegeln der Tür wird diese in allen drei Achsen (X, Y und Z) fixiert. Diese Technik gewährleistet eine tresorartige Verriegelung, die ihresgleichen sucht.
  • Direkte Kraftübertragung vom Rahmen auf die Tür, d. h. keine Schwingungen durch die Kraftübertragung über Stäbe.
  • Im Gegensatz zu anderen am Markt erhältlichen Systemen erfolgt die Türpositionierung bei diesem System vor der Dichtungskompression und der abschließenden Aktivierung der robusten Schließpunkte. Das Fehlen von Schubkräften oder seitlich einwirkenden Kräften führt zu besseren Dichtungseigenschaften und einer längeren Lebensdauer der Dichtung.
  • Dank seiner Flexibilität und Vielseitigkeit kann das Vision System alle Ihre Anforderungen an Gehäuseverriegelungen erfüllen. Die einheitliche Systembezeichnung ermöglicht eine höhere Produktionseffizienz und Kosteneinsparungen in der Lieferkette.
