Fenêtre d'inspection circulaire

Index Code:
5-255

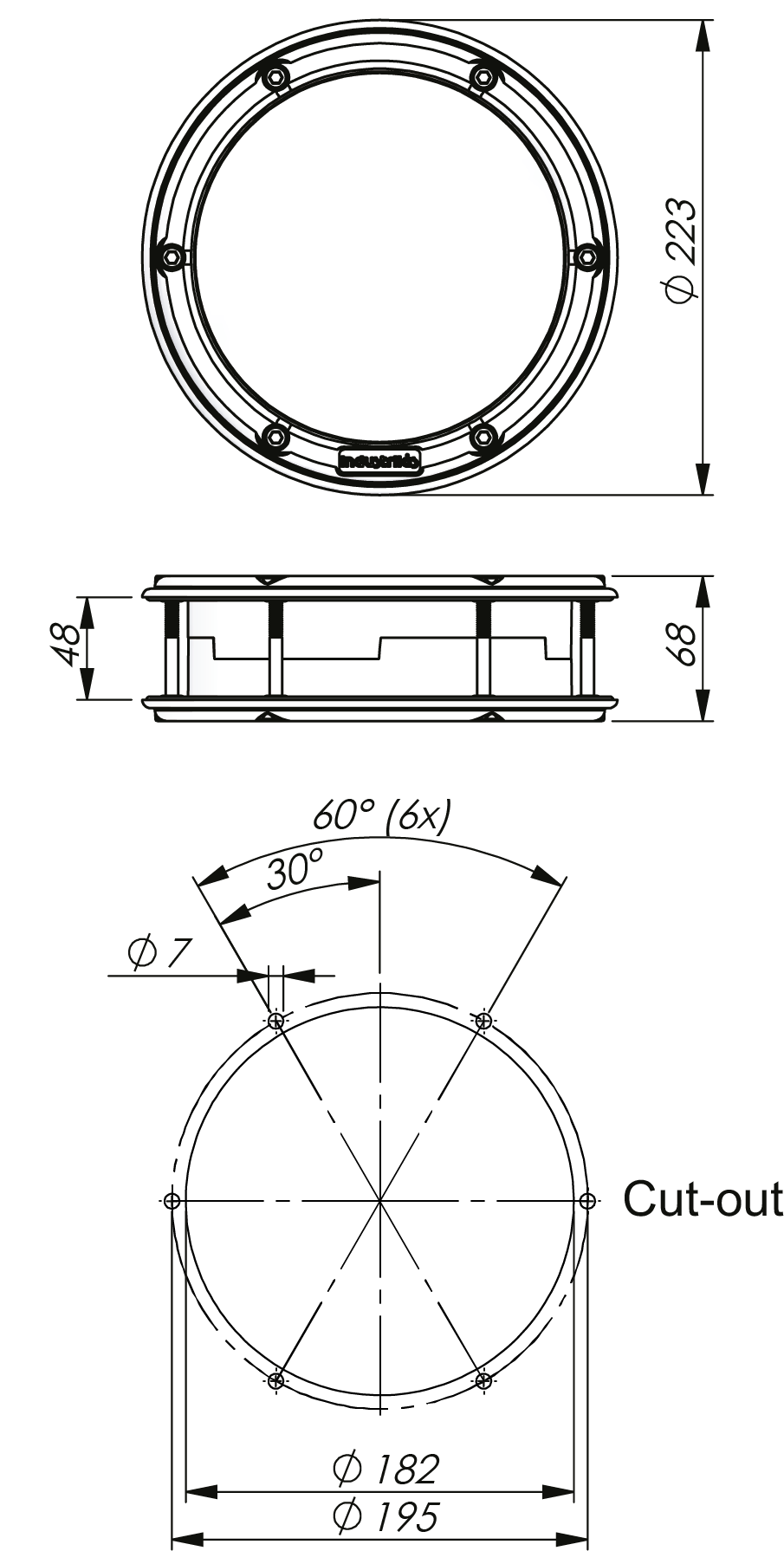

Fenêtre d'inspection circulaire en polycarbonate transparent, résistant aux chocs. Destiné aux installations CVC utilisant des portes isolées ou à double paroi. Le hublot est équipé d'un joint intégré et convient aux unités à pression positive ou négative. La fenêtre est livrée en deux moitiés qui sont assemblées dans la porte avec un trou de ø 182 mm. Montage simple à l'aide des boulons et écrous fournis.

Le diamètre pour le placement circulaire des trous de montage est de 195 mm.

Télécharger le pdf
Product Data Sheet
Download PDF
Recommended Tightening Torque
ÉcrouAcier inoxydable 304
Vis Acier inoxydable 304
SealingFoamed PUR-gasket (polyurethane)
WindowPolycarbonate/Macrolone 6557, crystal clear and impact resistant
Notes

Customer logo may be included upon request. Door thickness tolerance: ± 2 mm.

StandardsVDI 6022
