6-130a |

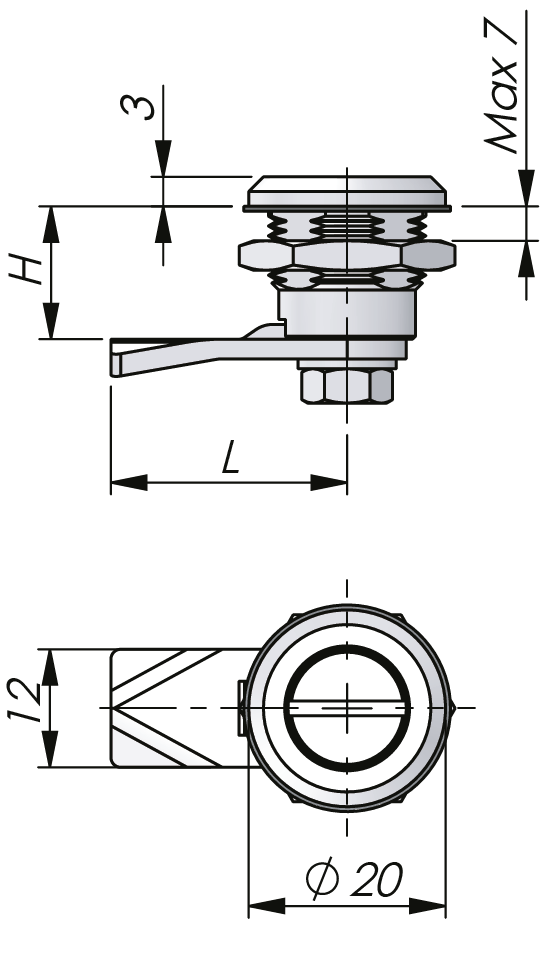

Loquet compact quart de tour 13,5 mm Inox
Index Code:6-130

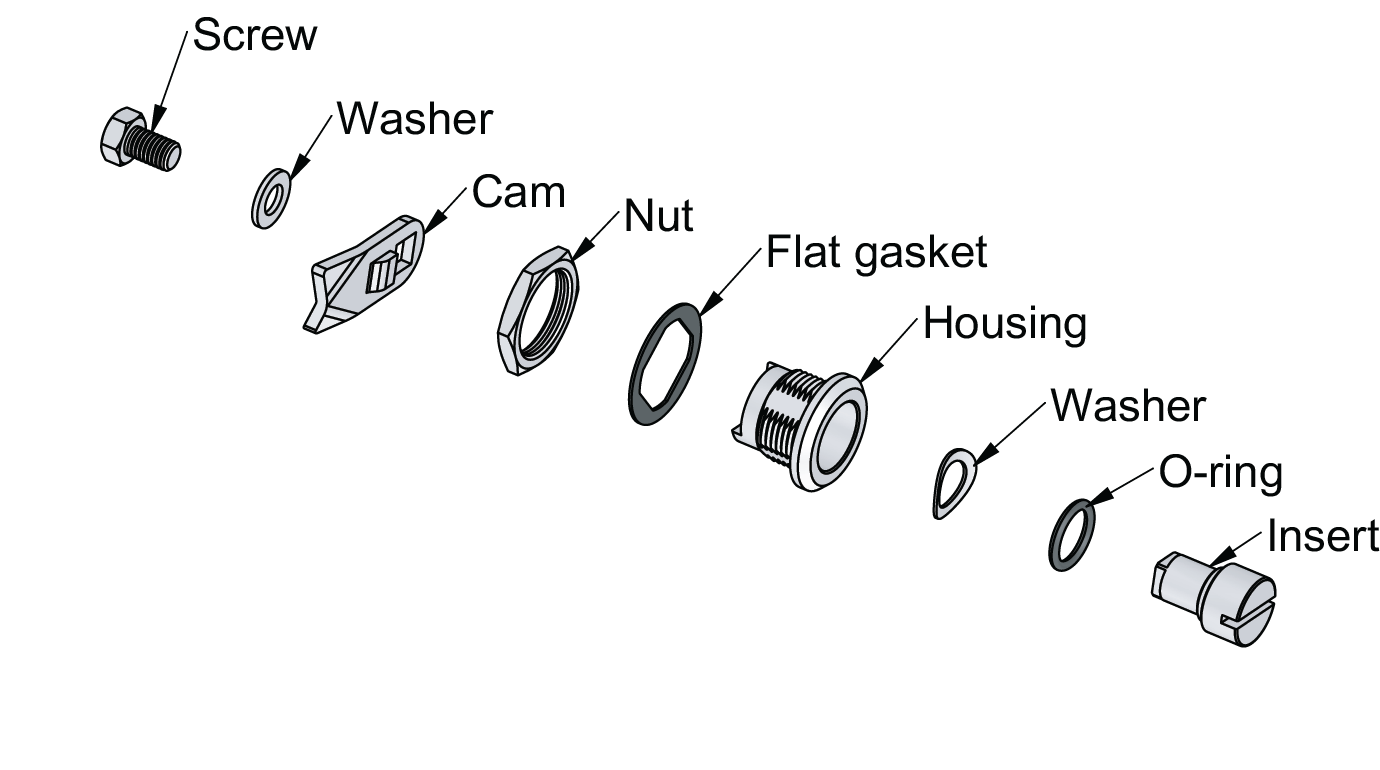

Ce loquet complet se compose d'un boîtier, d'un écrou, d'un insert, d'une rondelle, d'une vis et d'une came. Pour atteindre le degré de protection IP65, un joint torique et un joint plat sont appliqués. Le loquet peut être fourni non assemblé, pré-assemblé avec une came incluse ou complètement assemblé. Étanche selon la norme NEMA 4.
| Télécharger le pdf | Product Data Sheet |
| Download PDF | Recommended Tightening Torque |
| Cam | Acier inoxydable 304 |
|---|---|
| Housing | Acier inoxydable 303 |
| Insert | Acier inoxydable 303 |
| Écrou | Acier inoxydable 303 |
| Notes | * = also classed Waterproof according to NEMA 4. |
|---|---|
| Standards | IP65 NEMA 4 |
