Pour télécharger les fichiers CAO de ce produit
|
2-300 |

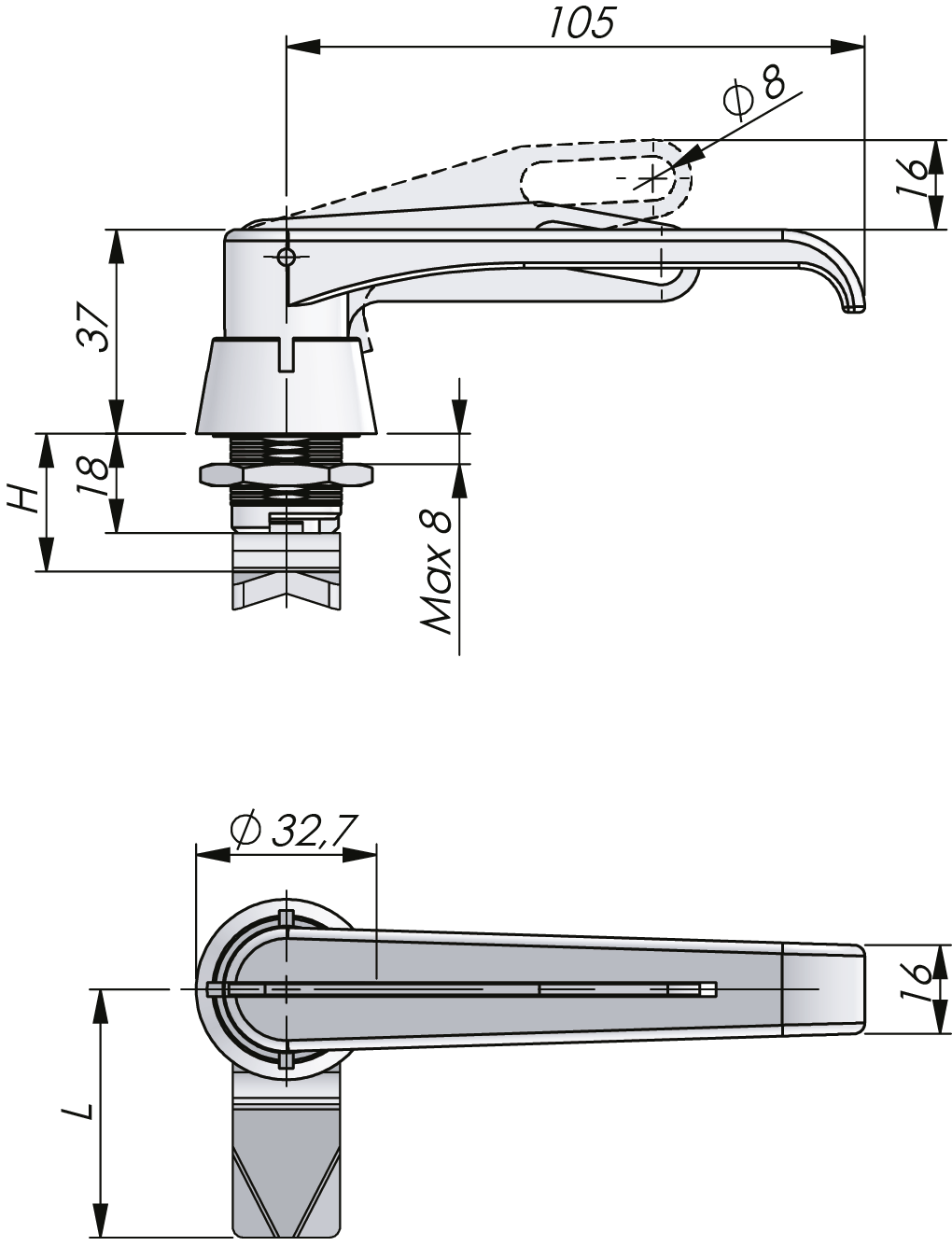

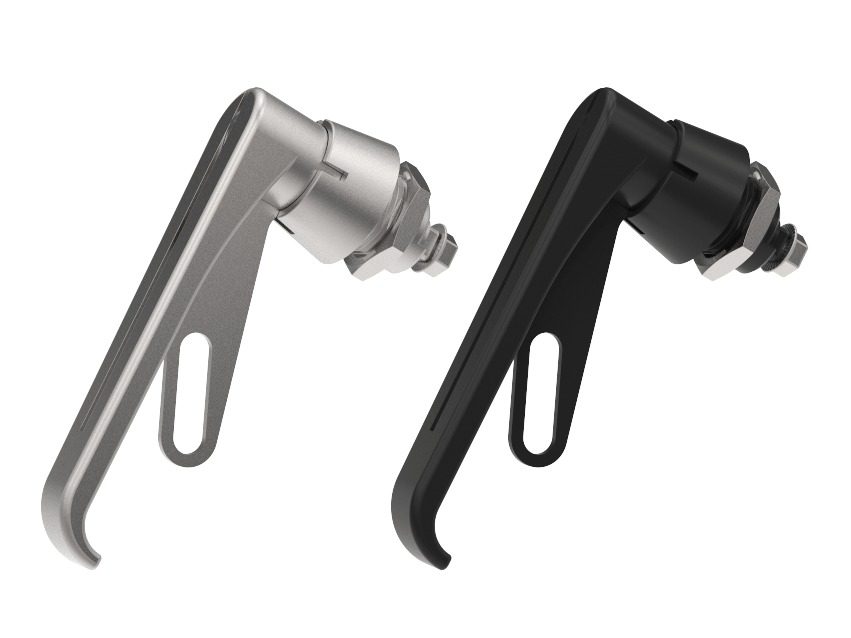

Poignée en L quart de tour
Index Code:2-300
Poignée en L à quart de tour pour cadenas, avec boucle de cadenas rétractable à ressort. Fourni avec écrou. Degré de protection IP65, également classé Imperméable selon NEMA 4.
| Télécharger le pdf | Product Data Sheet |
| Download PDF | Recommended Tightening Torque |
| Cam and screw | Acier, galvanisé |
|---|---|
| Écrou de mise à la terre | Zinc moulé sous pression, zingué |
| Poignée | Zinc die cast, chrome plated or black coated |
| Housing | Zinc die cast, chrome plated or black coated |
| Padlock loop | Steel, chrome plated or black coated |
| Écrou standard | Zinc moulé sous pression, zingué |
| Notes | Example: 261565-1-4045 is a black L-handle for a right hinged door with a standard fixation nut, and a cam having a H-measurement of 40 mm with standard length of 45 mm. |
|---|---|
| Standards | IP65 NEMA 4 |
To download CAD-files, you need an Industrilas account. It only takes a minute.
Make your selections in each column to create your article number (AAAAAA-B-HHLL)
|
|
|
RH = Right hinged door. LH = Left hinged door.
