Handle rotation 90° in both directionsOpening angle of hinges, applicable angle shown in numbersProfile cylinderRound cylinder

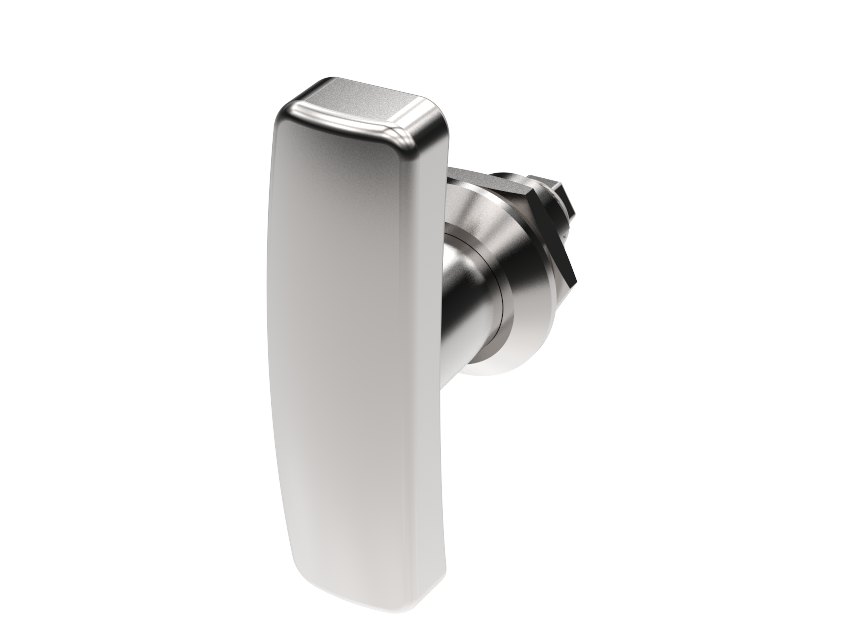

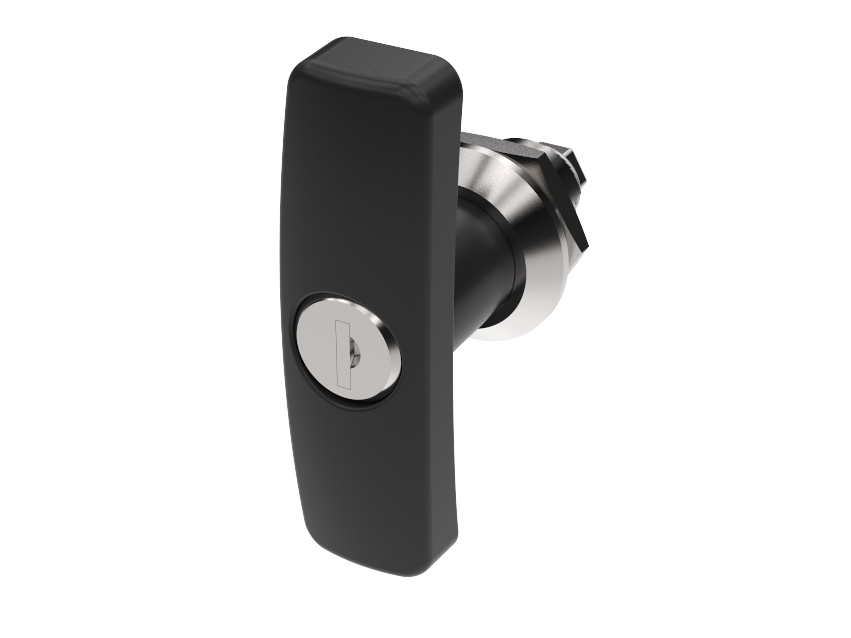

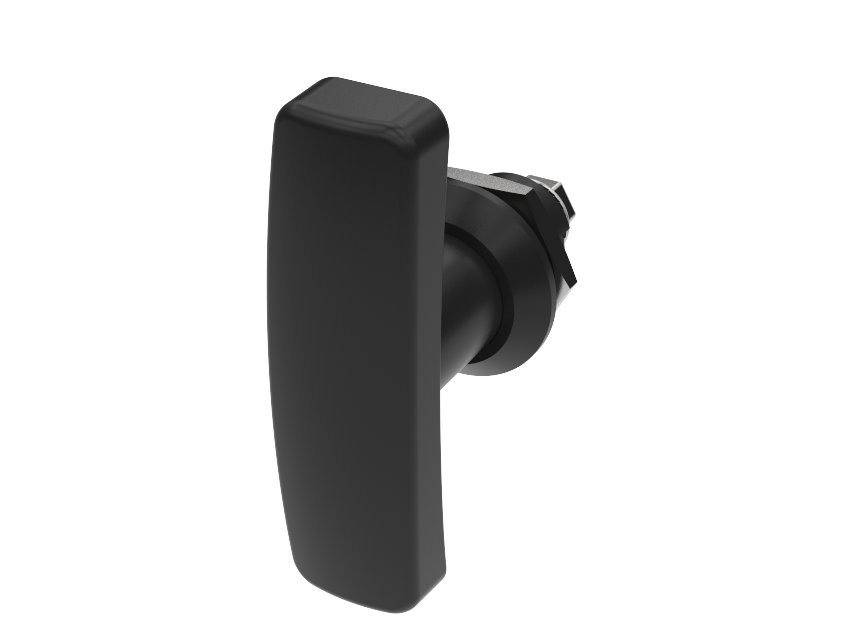

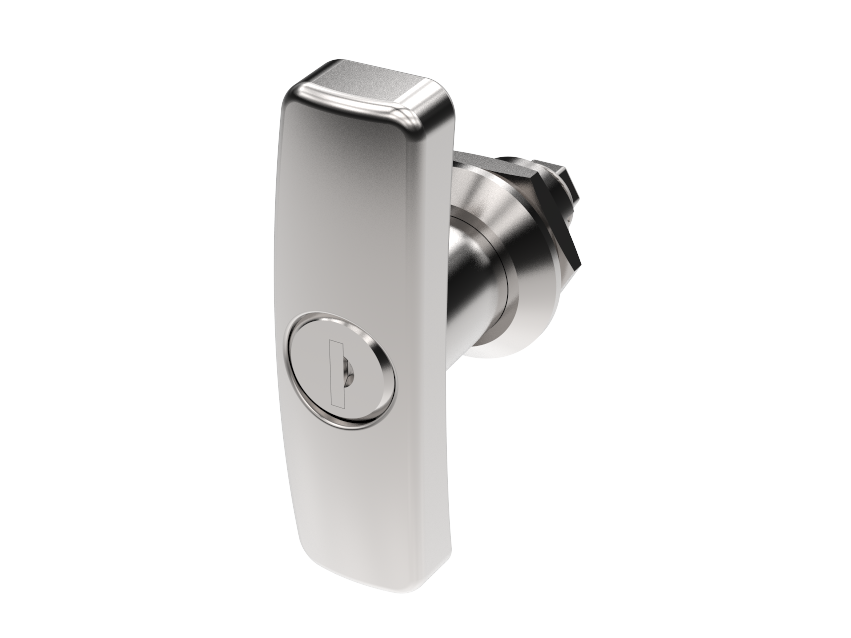

Poignée en T quart de tour 18 mm

Index Code:
2-271

Poignée en T quart de tour en version verrouillable ou non verrouillable qui permet une rotation universelle dans le sens des aiguilles d'une montre ou dans le sens inverse lors de l'ouverture ou de la fermeture. Fournie avec un écrou et deux clés. Degré de protection IP65.

Télécharger le pdf
Product Data Sheet
Download PDF
Recommended Tightening Torque
Cam and screwAcier, galvanisé
PoignéeZinc die cast, chrome plated or black texture powder coated
CylinderZinc die cast, stainless steel 304 cap and dust shutter
Écrou de mise à la terreZinc moulé sous pression, zingué
HousingZinc die cast, chrome plated or black texture powder coated
Écrou standardZinc moulé sous pression, zingué
Delivery includesSupplied with nut
StandardsIP65
DIN EN 61373
CutoutCOMBI
Cylinder informationMaster key system on request
Supplied with two keys
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAA-BCCDEF-HHLL)
AAAA Poignée
2510T-handel 18 mm
B Écrou
0SN
1EN
CC Cylinder
00Non verrouillable
80Clé identique IL101
81Clé identique IL0333
90Clé différée
D Surface
2Chrome
6Black Powder Coated
E Assemblage
2IP54 - Came enfermée
3IP65 - came enfermée
4IP54 - Assemblé
5IP65 - assemblé
F Cam
0Acier

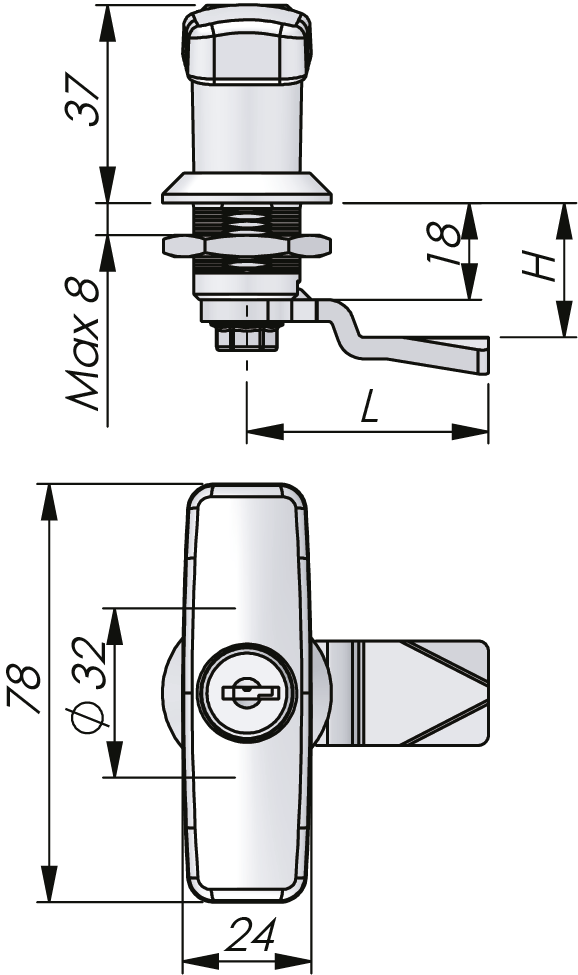

HHLL H/L en mm
0000Sans came
04454 / 45
06456 / 45
08458 / 45
104510 / 45
124512 / 45
144514 / 45
164516 / 45
184518 / 45
204520 / 45
224522 / 45
244524 / 45
264526 / 45
284528 / 45
304530 / 45
324532 / 45
344534 / 45
364536 / 45
384538 / 45
404540 / 45
424542 / 45
444544 / 45
464546 / 45
484548 / 45
504550 / 45

SN = Standard nut EN = Earthing nut
