2-298 |

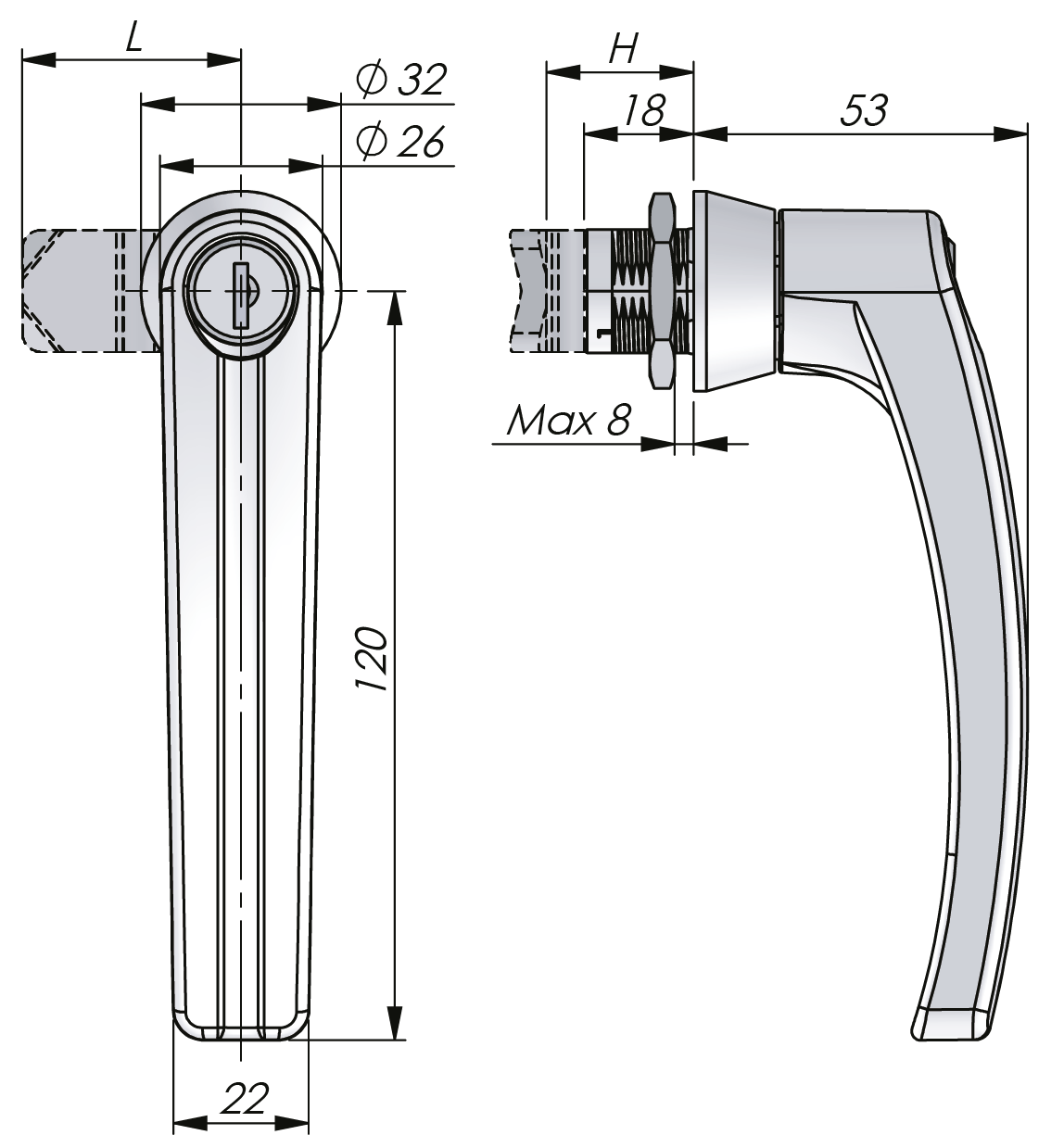

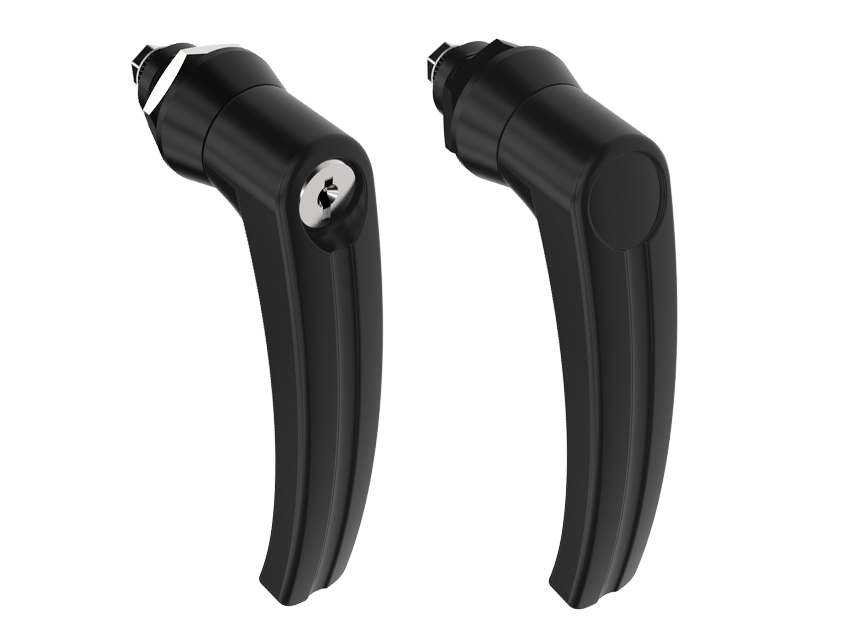

Poignée quart de tour en L 18 mm
Index Code:2-298
Poignée en L avec boucle de cadenas rétractable commandée par bouton-poussoir. Fourni avec écrou. Degré de protection IP65.
La rotation peut être programmée en réglant le limiteur de rotation dans le fond du boîtier. Ceci n'est cependant pas nécessaire lorsque ce produit est commandé assemblé avec une came.
Télécharger le pdf | Product Data Sheet |
Download PDF | Recommended Tightening Torque |
Cam and screw | Acier, galvanisé |
---|---|
Poignée | Zinc die cast, black or silver texture powder coated |
Housing | Zinc die cast, black or silver texture powder coated |
Écrou | Zinc moulé sous pression, zingué |
Padlock loop | Acier inoxydable 304 |
Notes | Example: 261604-1-2445 is a black push-button handle for a right hinged door and with a cam having a H-measurement of 24 mm and standard length 45 mm. |
---|---|
Standards | IP65 |
To download CAD-files, you need an Industrilas account. It only takes a minute.
Make your selections in each column to create your article number (AAAAAA-B-HHLL)
|
|
|
