Quart de tour résistant aux vibrations 18 mm

Index Code:
2-020

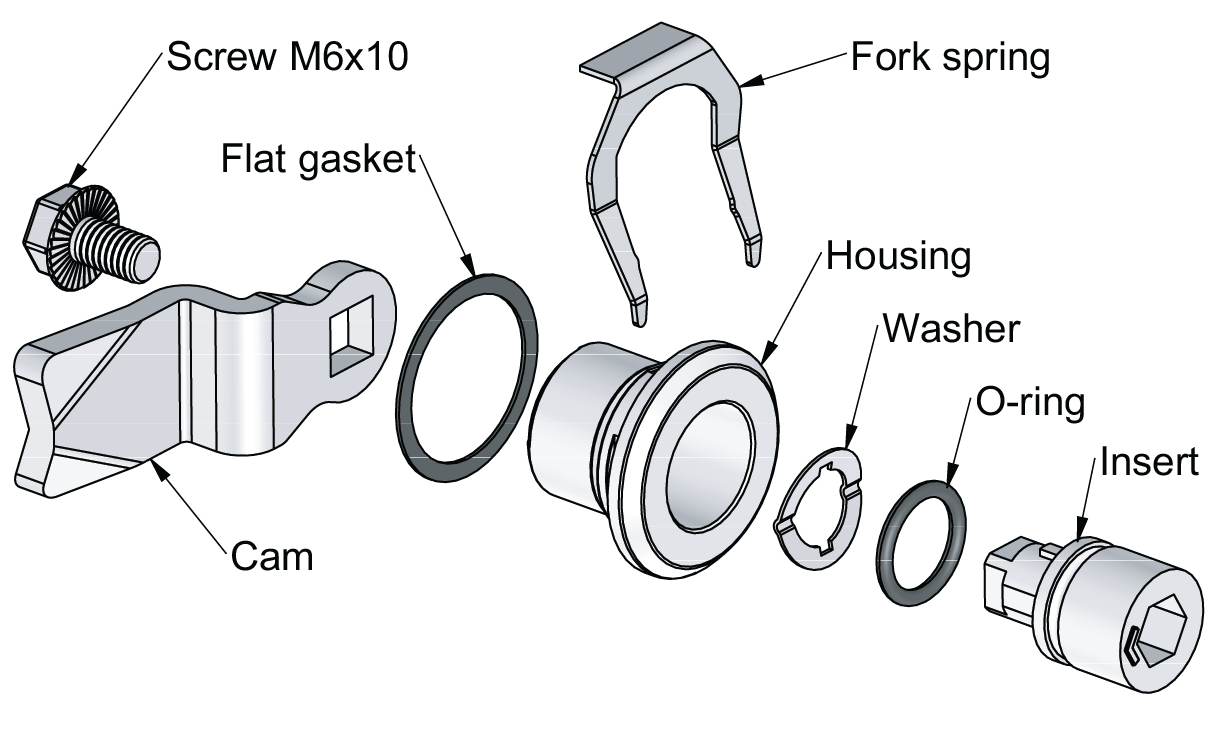

Vous pouvez concevoir ce loquet quart de tour résistant aux vibrations pour répondre à vos besoins en combinant vos choix de boîtier, d'écrou, d'insert, de rondelle, de vis et de came. Le loquet peut être livré non assemblé, préassemblé avec une came incluse ou entièrement assemblé.

Le loquet s'enclenche en position ouverte et fermée avec un bon retour tactile.

Résistant aux vibrations selon la norme DIN EN 61373. Disponible avec une protection IP66 et étanche selon NEMA 4.

Télécharger le pdf
Product Data Sheet
Download PDF
Recommended Tightening Torque
Download PDF
Industrilas cut out versions
HousingZinc die cast, chrome plated, black texture powder coated, zinc plated with black PA6 collar or glass fiber reinforced Polyamide PA6, black
InsertZinc die cast, chrome plated or black texture powder coated
Cam and screwAcier, galvanisé
Écrou standardZinc moulé sous pression, zingué
Écrou de mise à la terreZinc moulé sous pression, zingué
WasherAcier inoxydable 304
CutoutCOMBI
StandardsIP66
NEMA 4
DIN EN 61373
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAA-BCCDEF-HHLL)
AAAA Housing
2412Zinc, chromé A=28 B=4
2415PA6, noir A= 28, B=4
2416Zinc, revêtement noir A=28 B=4
2422Zinc, chromé A=32 B=6
2425PA6, noir A=32, B=6
2426Zinc, revêtement noir A=32 B=6
2442Zinc, collier PA6 A=28, B=4
B Écrou
0SN
1EN
2SN+TUF
4EN+TUF
CC Insert
01Carré 6
03Carré 7
05Carré 8
07Carré 8 / fendu
08Carré 8 / M6
11Carré 8 / encastré
14Triangle 7
15Triangle 8
16Triangle 10
17Triangle 10 / M5
18Triangle 10 / M6
19Triangle 10 / SEN
21Triangle 10 - rayon ES3
22Double panneton 3
24Double panneton 5
26Fendue
28Fente avec flèche
29Slotted recessed
31Hexagone 8,5
32Hexagone 11
34Recessed hexagon 8
35Recessed hexagon 10
36Recessed hex 8 / 3 mm pin
37Bouchon massif
38Stockholm Énergie
39Triangle 10 - radius
D Surface - insert
2Chrome
6Noir
E Assemblage
0IP54 - not assembled
1IP66 - not assembled
2IP54 - enclosed cam
3IP66 - enclosed cam
4IP54 - assembled
5IP66 - assemblé
6IP66 PUR - not assembled
7IP66 PUR - enclosed cam
8IP66 PUR - assembled
F Cam
0Acier
HHLL H/L en mm
0000Sans came
04454 / 45
06456 / 45
08458 / 45
104510 / 45
124512 / 45
144514 / 45
164516 / 45
184518 / 45
204520 / 45
224522 / 45
244524 / 45
264526 / 45
284528 / 45
304530 / 45
324532 / 45
344534 / 45
364536 / 45
384538 / 45
404540 / 45
424542 / 45
444544 / 45
464546 / 45
484548 / 45
504550 / 45

SN = Standard nut. EN = Earthing nut

TUF = Assembled with TUF-lock screw to achieve DIN EN 61373

To fulfill DIN EN 61373 the latch can be supplied with screw with mechanical thread lock, see column B (Nut).

PUR-gasket can only be supplied on housings 2412-* and 2416-*.
