Vibrationsresistenter Drehriegelverschluss 18 mm

Vibrationsresistenter Drehriegelverschluss 18 mm

Index Code:

2-020

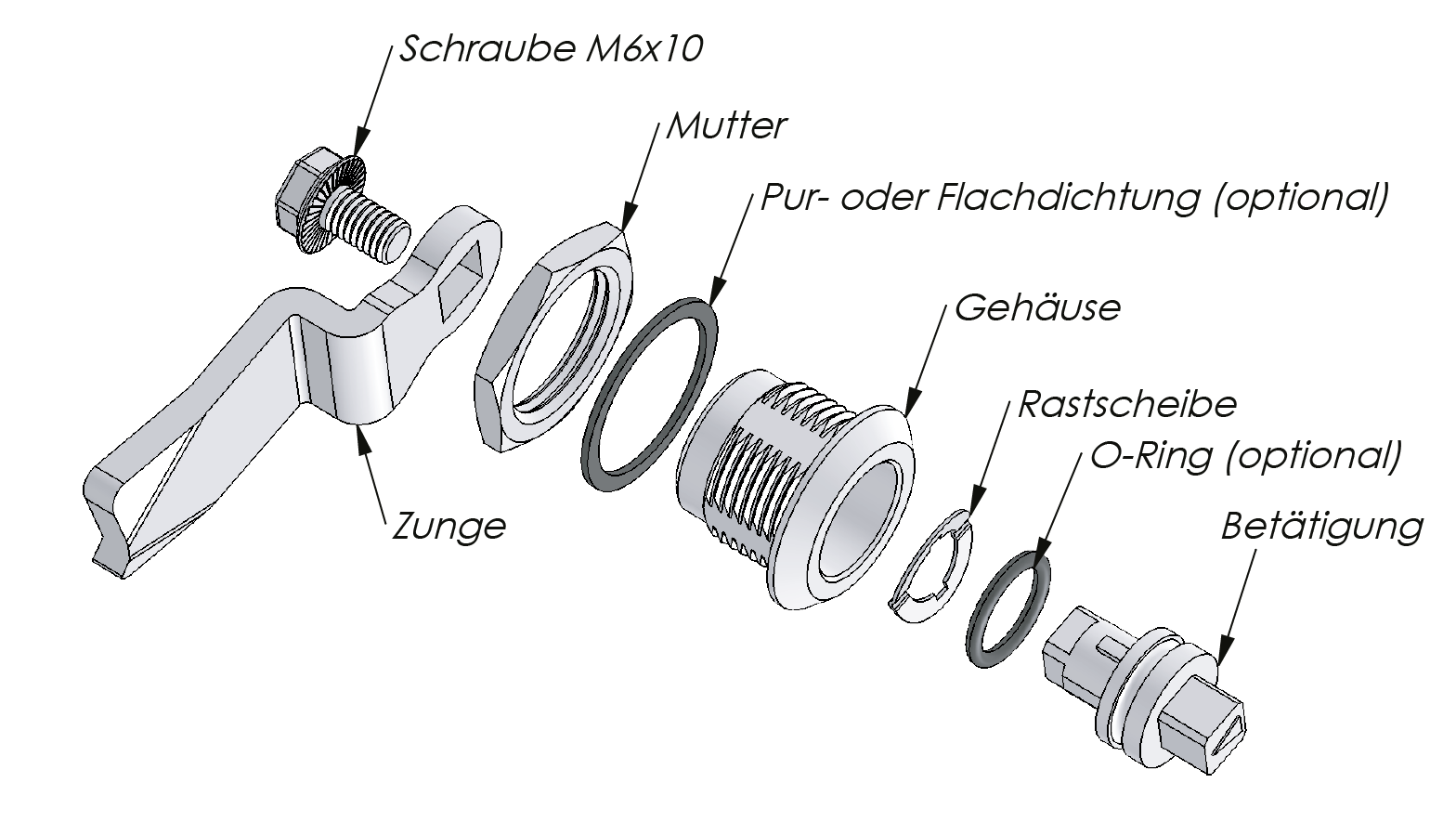

Mit diesem vibrationsresistenten Drehriegelverschluss lassen sich Ihre Anforderungen durch die von Ihnen gewählte Kombination aus Gehäuse, Mutter, Betätigung, Rastscheibe, Schraube und Zunge erfüllen. Die Lieferung erfolgt nach Kundenwunsch unmontiert, vormontiert mit beigelegter Zunge oder vollständig montiert.

Gutes taktiles Feedback mit spürbarem Klicken für die geöffnete und geschlossene Stellung.

Vibrationsresistent gemäß DIN EN 61373. Erhältlich in der Ausführung als IP66 Schutzklasse gemäß NEMA 4.

DownloadsMaterialNotes & TestsOrder sample

PDF	Produktdatenblatt
PDF	Recommended Tightening Torque
PDF	Industrilas cut out versions

Housing	Zinkdruckguss, verchromt oder mit schwarzem Strukturlack pulverbeschichtet oder verzinkt mit schwarzem Kragen aus PA6 oder komplett aus glasfaserverstärktem Polyamid (PA6GF30)
Insert	Zinkdruckguss, verchromt oder mit schwarzem Strukturlack pulverbeschichtet
Zunge un Schraube	Stahl, verzinkt
Standardmutter	Zinkdruckguss, verzinkt
Erdungsmutter	Zinkdruckguss, verzinkt
Gleitscheiben	Edelstahl 304

Lochbild	COMBI
Notes	Auf Anfrage können wir Gehäuse auch mit aufgeschäumter PUR-Dichtung liefern.
Normen	IP66,NEMA 4,DIN EN 61373

sample@industrilas.com " data-field-type="editor" data-typid="14" data-categoryname="">E-mail	sample@industrilas.com

To download CAD-files, you need an Industrilas account. It only takes a minute.

Anmeldung or Create Account

A product number is created by combining the figures in each column (AAAA-BCCDEF-HHLL)

AAAA	Housing
2412	Zinc, chrome plated A=28, B=4
2415	PA6, black A=28, B=4
2416	Zinc, black coated A=28, B=4
2422	Zinc, chrome plated A=32, B=6
2425	PA6, black A=32, B=6
2426	Zinc, black coated A=32, B=6
2442	Zinc, PA6 collar A=28, B=4

B	Mutter
0	SM
1	EM
2	SN+TUF
4	EN+TUF

CC	Insert
01	Vierkant 6 m. Pfeil
03	Vierkant 7 m. Pfeil
05	Vierkant 8 m. Pfeil
07	Vierkant 8 / geschlitzt
08	Vierkant 8 / M6
11	Vierkant 8 / versenkt
14	Dreikant 7
15	Dreikant 8
16	Dreikant 10
17	Dreikant 10 / M5
18	Dreikant 10 / M6
19	Dreikant 10 / SEN
21	Dreikant 10 - Radius ES3
22	Doppelbart 3
24	Doppelbart 5
26	Schlitz 2 x 4
28	Schlitz 2 x 4 mit Pfeil
29	Slotted recessed
31	Sechskant 8,5
32	Sechskant 11
34	Recessed hexagon 8
35	Recessed hexagon 10
36	Recessed hex 8 / 3 mm pin
37	Blindbetätigung
38	Stockholm Energy
39	Triangle 10 - radius

D	Oberfläche Betätigung
2	Verchromt
6	Schwarz

E	Montage
0	IP54 - nicht montiert
1	IP66 - not assembled
2	IP54 - mit Zunge
3	IP66 - enclosed cam
4	IP54 - montiert
5	IP66 - montiert
6	IP66 PUR - not assembled
7	IP66 PUR - enclosed cam
8	IP66 PUR - assembled

F	Cam
0	Stahl

HHLL	H/L in mm
0000	Ohne Zunge
0445	4 / 45
0645	6 / 45
0845	8 / 45
1045	10 / 45
1245	12 / 45
1445	14 / 45
1645	16 / 45
1845	18 / 45
2045	20 / 45
2245	22 / 45
2445	24 / 45
2645	26 / 45
2845	28 / 45
3045	30 / 45
3245	32 / 45
3445	34 / 45
3645	36 / 45
3845	38 / 45
4045	40 / 45
4245	42 / 45
4445	44 / 45
4645	46 / 45
4845	48 / 45
5045	50 / 45

SM = Standardmutter. EM = Erdungsmutter

Die Schutzart IP65 wird durch einen zusätzlichen O-Ring unter der Betätigung und einer Flachdichtung unter dem Gehäusekragen erreicht.

Weitere Ausführungen und Oberflächen auf Anfrage lieferbar.

Bestell-Beispiel: Bestell-Nr. 2412-005250-2245: Gehäuse - verchromt A=28 B=4, Standardmutter (Zinkdruckguss, verzinkt),
Betätigung Vierkant 8 - verchromt, IP65-montiert.
Zunge - Stahl, verzinkt H=22 mm L= 45 mm.

PUR-gasket can only be supplied on housings 2412-* and 2416-*.

	Zungen ohne Anschlag für 1-Punkt-Verriegelung aus Stahl (2-481)
	Dreipunktzungen aus Stahl (2-491)
	Zungen für Mehrpunkt-Verriegelung (2-510)
	Hakenzungen (2-520)

	Schlüssel für Einsatz (2-372)
	Schlüssel für Einsatz (2-380)
	Schlüssel für Einsatz (2-370)
