Rotation

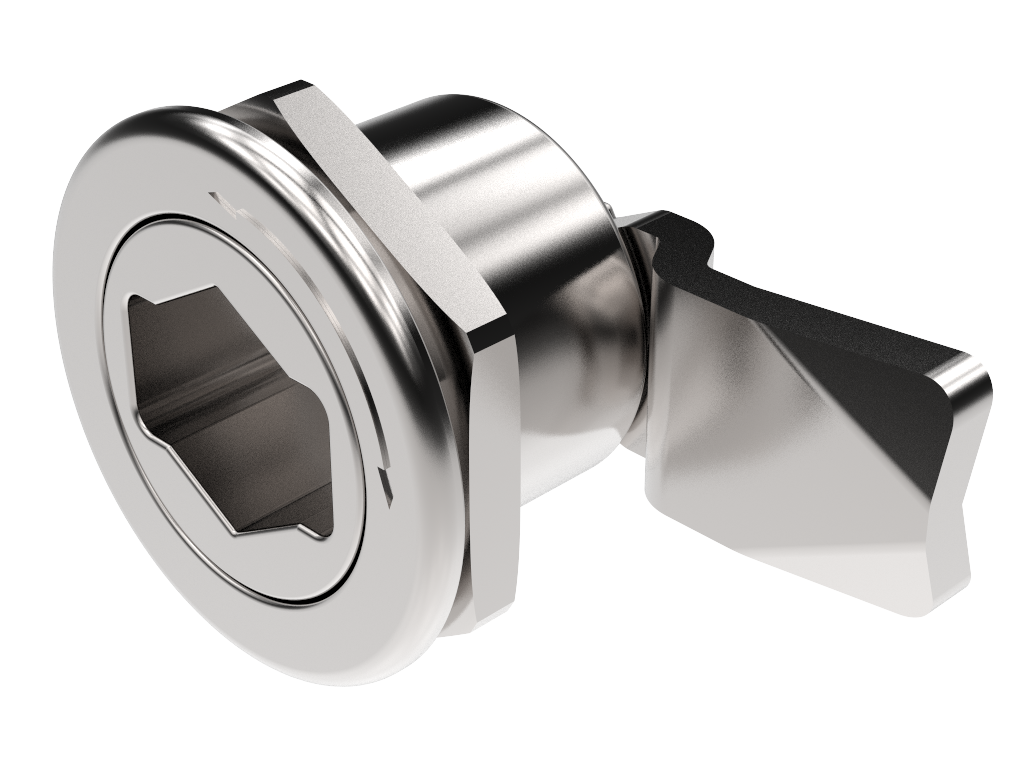

Drehriegelverschluss DIN 14925

Index Code:
2-125

Stabiler Drehriegelverschluss für den Einsatz im Feuerwehrwesen. In normalen Gebäuden gesichert und Betätigung nur durch Profis. Als Schlüssel können sowohl die Hebelschneide des Feuerwehrbeils nach DIN 14924 als auch die Hydrantenschlüssel A oder B nach DIN 3223 benutzt werden. Gehäuse wird montiert mit Mutter geliefert. Für Türstärken von 0 bis 4 mm.

PDF
Produktdatenblatt
PDF
Recommended Tightening Torque
CamStahl, verzinkt
HousingZinkdruckguss, verchromt
InsertZinkdruckguss, verchromt
MutterStahl, verzinkt
FederscheibenFederstahl, schwarz
NormenDIN 14925
Choose CAD format here:

So laden Sie CAD-Dateien für dieses Produkt herunter

  1. Wählen Sie das CAD-Format aus.
  2. Klicken Sie auf das Symbol mit dem grünen Würfel, um die CAD-Dateien zu generieren.
  3. Warten Sie, bis das Symbol für das Herunterladen vollständig ist.
  4. Klicken Sie auf das Symbol, um die Dateien herunterzuladen.
Download here:
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account

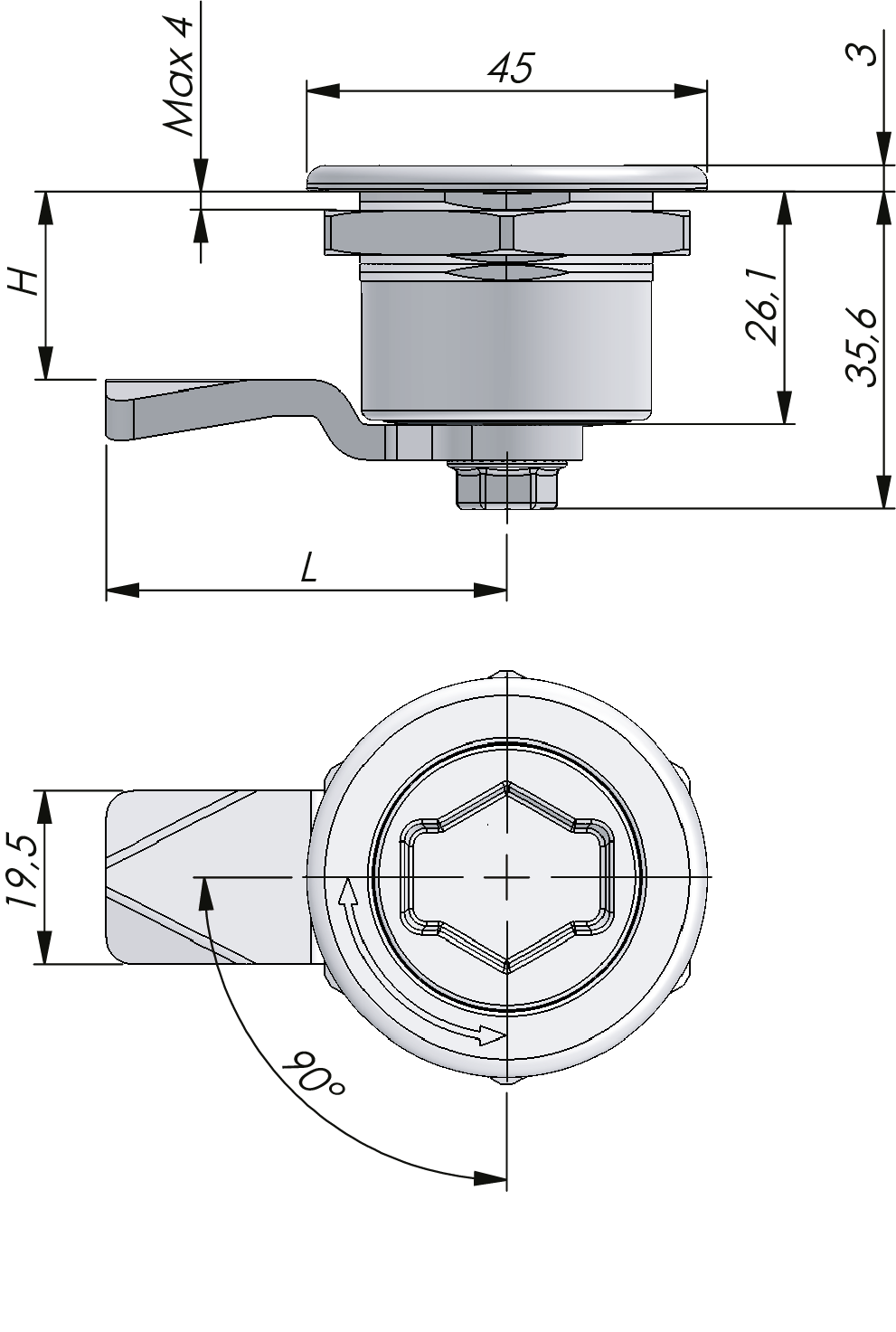

The HHLL in the part number describes the measurements of the cam.

Andere Zungen aus Anfrage.
