Handle rotation 90° in both directionsOpening angle of hinges, applicable angle shown in numbersProfile cylinderRound cylinder

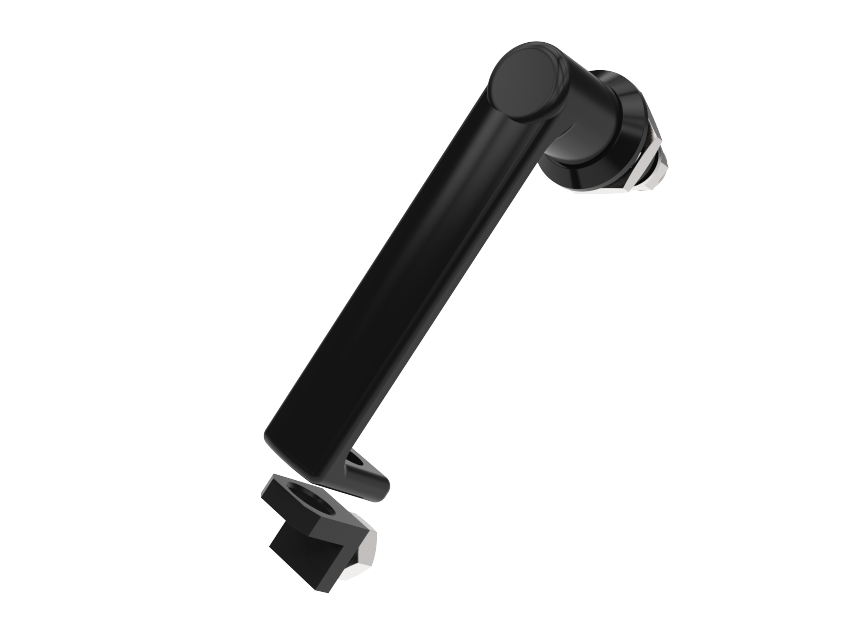

Poignée quart de tour en L 18 mm

Index Code:
2-299

Poignée en L quart de tour en version verrouillée ou non verrouillée. Fournie avec un écrou. Degré de protection IP65.

La rotation peut être programmée en réglant le limiteur de rotation dans le fond du boîtier. Ceci n'est cependant pas nécessaire lorsque ce produit est commandé assemblé avec une came.

Télécharger le pdf
Product Data Sheet
Download PDF
Recommended Tightening Torque
Cam and screwAcier, galvanisé
CylinderZinc die cast, stainless steel 304 cap and dust shutter
PoignéeZinc die cast, black or silver texture powder coated
HousingZinc die cast, black or silver texture powder coated
ÉcrouZinc moulé sous pression, zingué
StandardsIP65
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAAAA-B-HHLL)
AAAAAA Cylindre Traitement de surface
261905Non verrouillableSilver
261605Non verrouillableNoir
261906Clé identique IL101Silver
261606Clé identique IL101Noir
261907Clé identique IL0333Silver
261607Clé identique IL0333Noir
261908Clé différée * Silver
261608Clé différée * Noir
B Assemblage
1RH
2LH

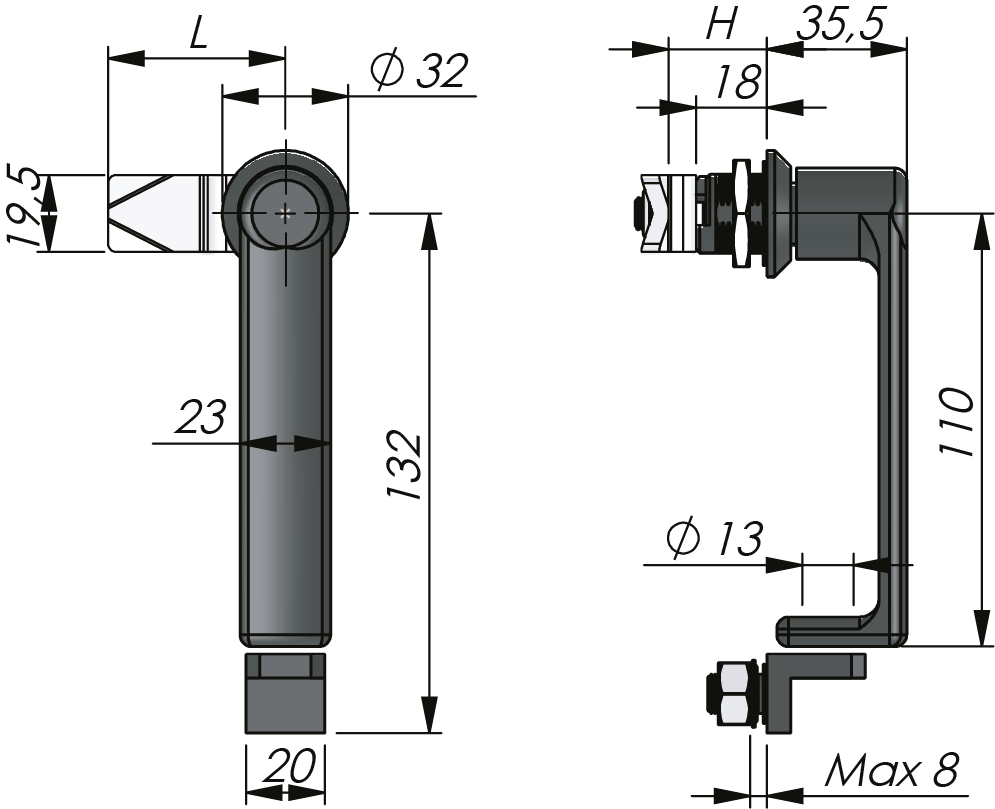

HHLL H/L en mm
0000Sans came
04454 / 45
06456 / 45
08458 / 45
104510 / 45
124512 / 45
144514 / 45
164516 / 45
184518 / 45
204520 / 45
224522 / 45
244524 / 45
264526 / 45
284528 / 45
304530 / 45
324532 / 45
344534 / 45
364536 / 45
384538 / 45
404540 / 45
424542 / 45
444544 / 45
464546 / 45
484548 / 45
504550 / 45

RH = Right hinged door. LH = Left hinged door.

Keyed alike IL101 and IL0333 are supplied with two keys.

* = Master key system on request.
