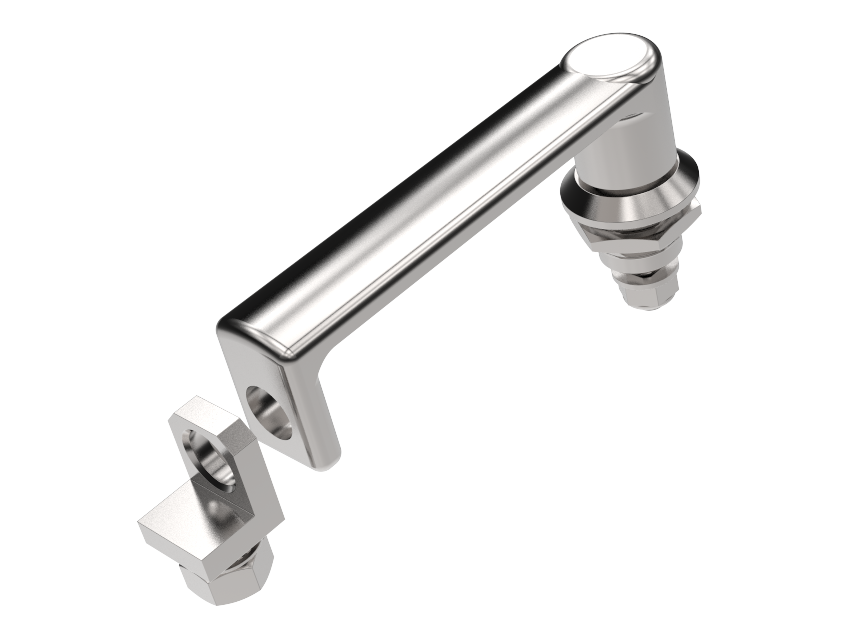

Poignée quart de tour en L Inox 18 mm

Index Code:

6-170

Poignée en L cadenassable en Inox 304 ou Inox 316 résistant aux acides. Rotation universelle dans le sens des aiguilles d'une montre ou dans le sens inverse lors de l'ouverture ou de la fermeture. Fourni avec un écrou.

DownloadsMaterialTechnical Information

Télécharger le pdf	Product Data Sheet
Download PDF	Recommended Tightening Torque

Poignée	Stainless steel 304 or 316

Standards	IP65

To download CAD-files, you need an Industrilas account. It only takes a minute.

S’identifier or Create Account

Make your selections in each column to create your article number (AAAAAA-B-HHLL)

AAAAAA	Matériel
263966	Acier inoxydable avec écrou standard, tous en Inox 304
269966	Acier inoxydable avec écrou standard, tous en Inox 316

B	Assemblage
0	Sans came
1	RH
2	LH

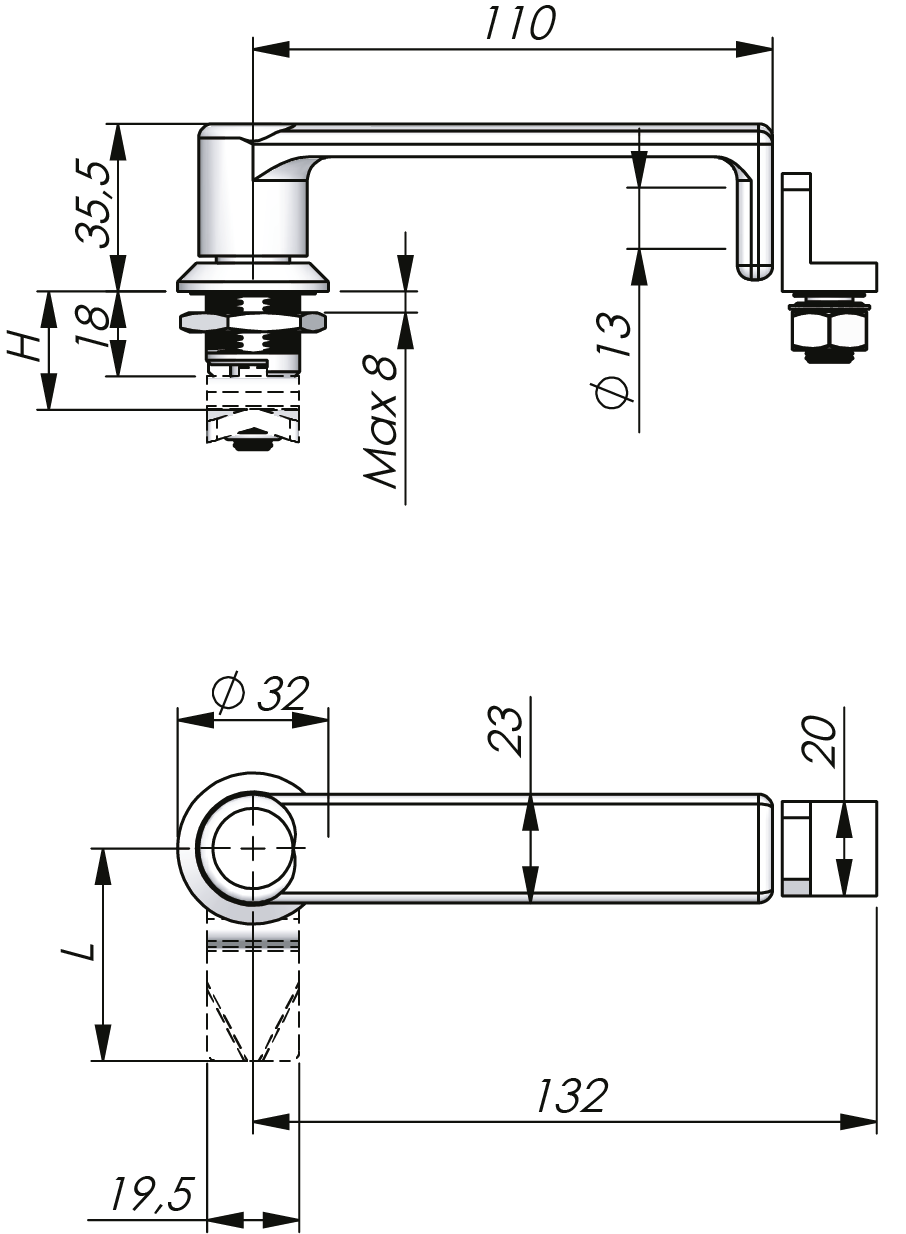

HHLL	H/L en mm
0000	Sans came
0445	4 / 45
0645	6 / 45
0845	8 / 45
1045	10 / 45
1245	12 / 45
1445	14 / 45
1645	16 / 45
1845	18 / 45
2045	20 / 45
2245	22 / 45
2445	24 / 45
2645	26 / 45
2845	28 / 45
3045	30 / 45
3245	32 / 45
3445	34 / 45
3645	36 / 45
3845	38 / 45
4045	40 / 45
4245	42 / 45
4445	44 / 45
4645	46 / 45
4845	48 / 45
5045	50 / 45

	Cames monopoint Classic Inox 304 (2-480)
	Cames monopoint Classic Inox 316 (2-480)
	Cames à trois points Classic Inox 304 (2-490)
	Cames multi-points pour systèmes à tige (2-510)
	Cames crochets (2-520)

	Tiges rondes à bout pointu (S-L) Acier (2-540)
	Tiges rondes avec rouleaux de 15 mm en boucle (R-L) Acier (2-541)
	Tiges rondes à bout plat (P) Acier (2-540)
	Tiges rondes pour adaptateurs de rouleaux de 15 mm (R) Acier (2-541)
	Tiges rondes pour adaptateurs de rouleaux de 25 mm (R) Acier (2-545)
	Tiges rondes à bout pointu (S-L) Inox 304 (2-540)
	Tiges rondes pour adaptateurs de rouleaux de 25 mm (R) Inox 304 (2-545)
	Tiges rondes pour adaptateurs de rouleaux de 15 mm (R) Inox 304 (2-541)
	Tiges rondes à bout plat (P) Inox 304 (2-540)
	Tiges rondes avec rouleaux de 15 mm (R-L) Inox 304 (2-541)
	Tiges rondes avec rouleaux à boucle de 25 mm (R-L) Inox 304 (2-545)
	Tige ronde avec boucle 25 mm (R-L) Acier (2-545)

	Guides-tiges Polyamide (2-560)
	Guides tiges (2-570)
	Bagues pour tiges rondes (2-570)

Build your own product here
