Handle rotation 90° in both directionsOpening angle of hinges, applicable angle shown in numbersProfile cylinderRound cylinder

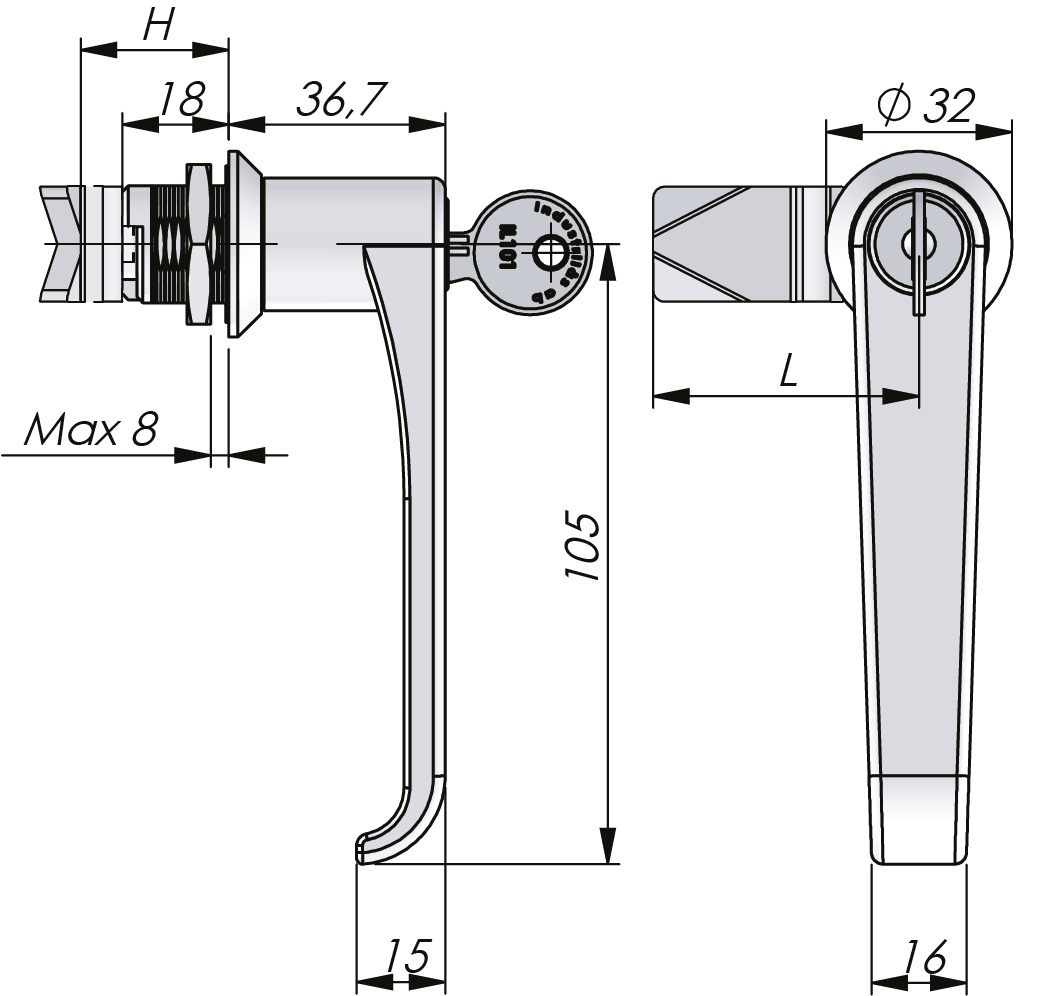

Poignée quart de tour en L 18 mm

Index Code:
2-305

Poignée en L en aluminium avec oeillet pour cadenas. Livré avec écrou. Degré de protection IP65, également classé Imperméable selon NEMA 4.

Télécharger le pdf
Product Data Sheet
Download PDF
Recommended Tightening Torque
CamAcier, galvanisé
Écrou de mise à la terreZinc moulé sous pression, zingué
PoignéeAluminium, black coated
HousingZinc die cast, black coated
ÉcrouAcier, galvanisé
Vis Acier, galvanisé
Écrou standardZinc moulé sous pression, zingué
Notes

Example: 264566-1-1645 is a padlockable handle for a right hinged door with a cam having a H-measurement of 16 mm.

StandardsIP65
NEMA 4
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAAAA-B-HHLL)
AAAAAA Matériel
264566Zinc/Noir avec écrou standard en zinc
264567Zinc/Noir avec écrou de mise à la terre en zinc
B Assemblage
0Sans came
1RH
2LH
HHLL H/L en mm
0000Sans came
04454 / 45
06456 / 45
08458 / 45
104510 / 45
124512 / 45
144514 / 45
164516 / 45
184518 / 45
204520 / 45
224522 / 45
244524 / 45
264526 / 45
284528 / 45
304530 / 45
324532 / 45
344534 / 45
364536 / 45
384538 / 45
404540 / 45
424542 / 45
444544 / 45
464546 / 45
484548 / 45
504550 / 45

RH = Right hinged door. LH = Left hinged door.
