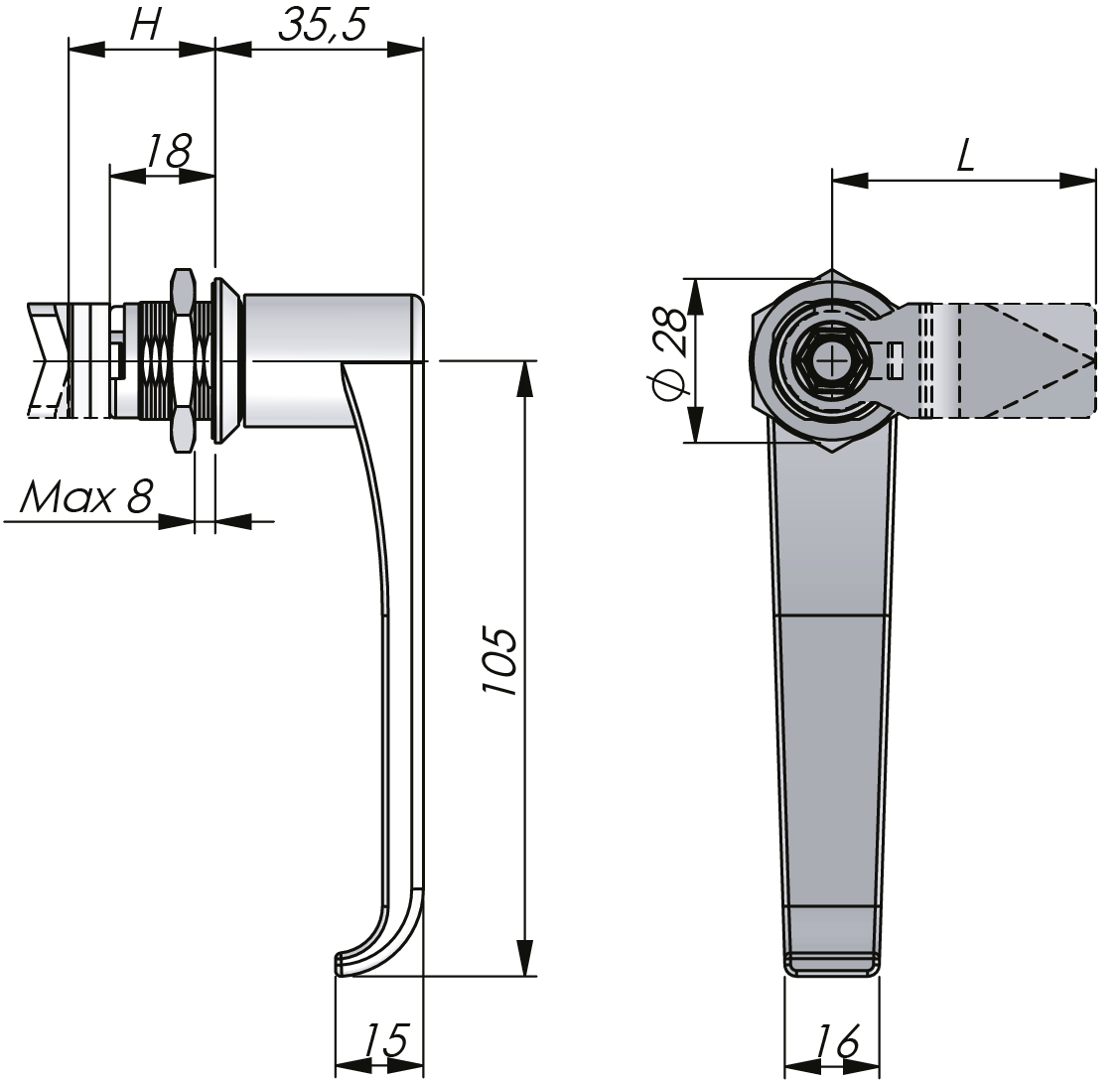

Poignée quart de tour en L Inox 18 mm

Index Code:

6-160

Poignée quart de tour en L en version non verrouillable. Rotation universelle dans le sens des aiguilles d'une montre ou dans le sens inverse lors de l'ouverture ou de la fermeture. Degré de protection IP65, également classé étanche selon NEMA 4. Fourni avec écrou.

DownloadsMaterialTechnical Information

Télécharger le pdf	Product Data Sheet
Download PDF	Recommended Tightening Torque

Poignée	Stainless steel 304 or 316

Standards	IP65 NEMA 4

To download CAD-files, you need an Industrilas account. It only takes a minute.

S’identifier or Create Account

Make your selections in each column to create your article number (AAAAAA-B-HHLL)

AAAAAA	Matériel
263901	Acier inoxydable 304
269001	Inox 316

B	Assemblage
0	Sans came
1	RH
2	LH

HHLL	H/L en mm
0000	Sans came
0445	4 / 45
0645	6 / 45
0845	8 / 45
1045	10 / 45
1245	12 / 45
1445	14 / 45
1645	16 / 45
1845	18 / 45
2045	20 / 45
2245	22 / 45
2445	24 / 45
2645	26 / 45
2845	28 / 45
3045	30 / 45
3245	32 / 45
3445	34 / 45
3645	36 / 45
3845	38 / 45
4045	40 / 45
4245	42 / 45
4445	44 / 45
4645	46 / 45
4845	48 / 45
5045	50 / 45

Example

269001-1-3845 is an acid-proof right hinged L-handle with a latch equipped with a cam having a H-measurement of 38 mm and a standard length of 45 mm.
