Handle rotation 90° in both directions Profile cylinder Round cylinder Tool operated insert For use with control mechanism Dust cover Classified according to IP65 Waterproof according to NEMA 4 Universally right or left mounted Equipped with integrated PUR-gasket (a.k.a

Vision Schwenkhebel Ergonomic Line

Index Code: 1-005.10

Flacher Schwenkhebel für Verriegelungssysteme mit einem Stangenschloss und Flachstangen. Zur Verwendung mit einem 40 mm Profilzylinder oder für Ausstattung mit Taster oder Betätigung. Zylinder, Taster oder Einsatz befinden sich im Teller des Schwenkhebels und ermöglichen eine ergonomischere Bedienung des Hebels.

Der zugfederbelastete Griff springt heraus, wenn er entriegelt oder der Taster betätigt wird. Der Zylinder wird durch einen verschiebbaren Staubschutz geschützt. Wasserdicht (IP65) nach NEMA 4.

PDF
Produktdatenblatt
PDF
Recommended Tightening Torque
Mulde Polyamid glasfaserverstärkt (PA6GF30)
Staubkappe Polyamid glasfaserverstärkt (PA6GF30)
Griff Polyamid glasfaserverstärkt (PA6GF30)
O-Ring NBR
Druckknopf Polyamid glasfaserverstärkt (PA6GF30)
Lochbild Version C
Hinweise

Model with profile cylinder:
Turn-to-latch = The door is locked by turning the key.

Model with insert, push-button or round cylinder:
Push-to-latch = Spring loaded cam latches when the handle is pushed in.

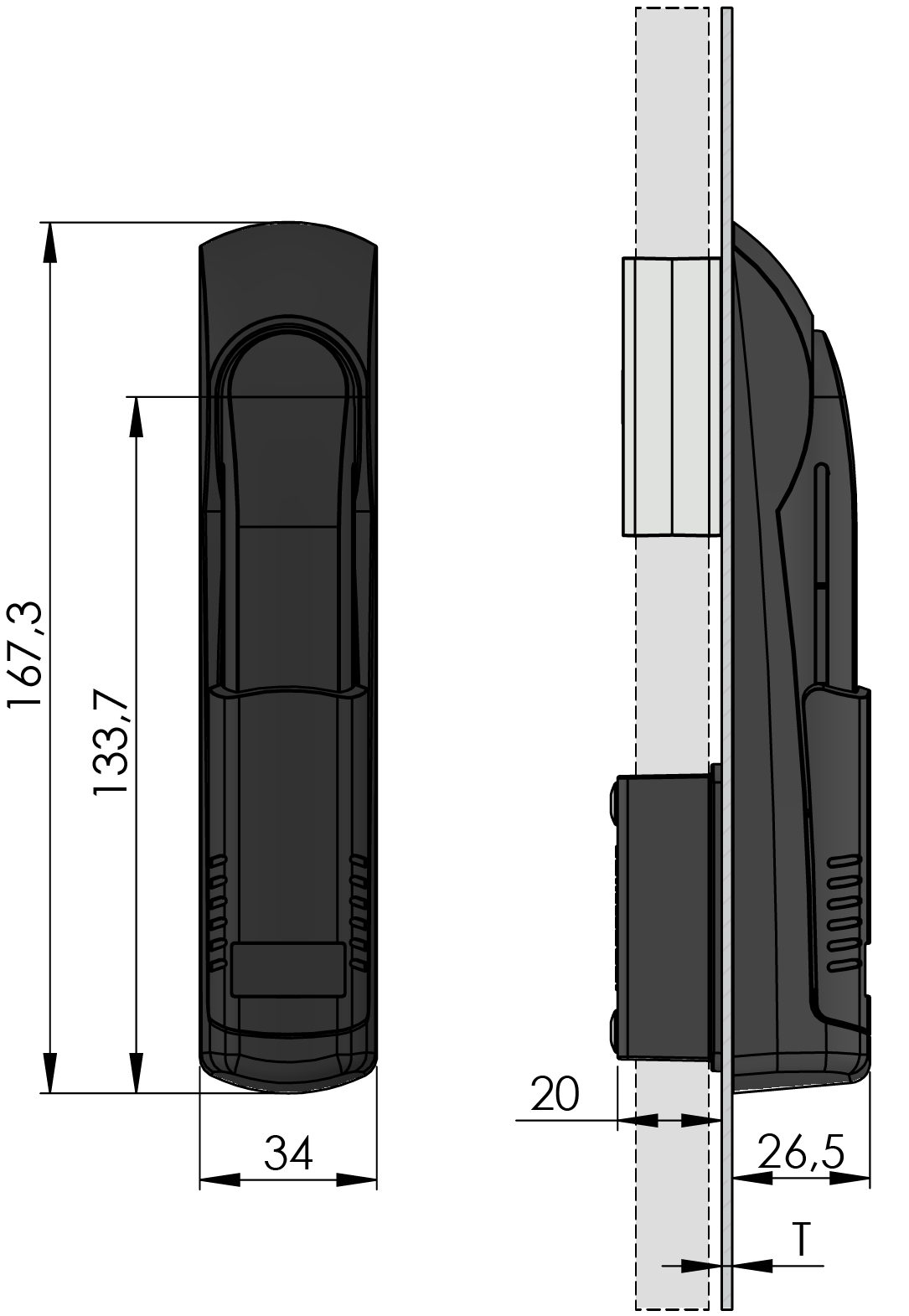

T = For door thickness: 0,8-3,5 mm.

* Handle supplied without profile cylinder.

Standard IP65
NEMA 4
Zum Herunterladen der CAD-Dateien benötigen Sie ein Industrilas-Konto. Es dauert nur eine Minute.
or Create Account
A product number is created by combining the figures in each column (AAAA-BBCDE-FF)
AAAA Typ
1530 Griff für Kontrollmechanismus
BB Betätigung / Zylinder
01 Vierkant 6 m. Pfeil
02 Vierkant 7 m. Pfeil
05 Vierkant 8 m. Pfeil
07 Vierkant 8 / geschlitzt
11 Vierkant 8 / versenkt
14 Dreikant 7
15 Dreikant 8
16 Dreikant 10
22 Doppelbart 3
24 Doppelbart 5
26 Schlitz 2 x 4
29 Geschlitzt, versenkt
32 Sechskant 11
34 Innensechskant 8
35 Innensechskant 10
36 Innensechskant 8 / 3 mm Dorn
80 Verschiedenschließend
81 Gleichschließend IL101
82 Gleichschließend IL0333
83 Für Profil-Halbzylinder
90 Druckknopf
C Oberfläche Betätigung
0 Für Zylinder- und Druckknopfausführungen
2 Verchromt
6 Schwarz pulverbeschichtet
D Schutzart
5 IP65
E Türstärke
1 0,8 - 1,5 mm
2 1,6 - 2,5 mm
3 2,6 - 3,5 mm
FF Serial Number
00 Standard Suffix
