    1-005_15
    RotationGeeignet für Profil-HalbzylinderGeeignet für RundzylinderBestlock CylinderCan be equipped with Scandinavian oval cylinderGeeignet für BetätigungOptional mit Öse für VorhangschlossCompression90° Öffnungswinkel eines Scharniersopening angle of hinges120° Öffnungswinkel eines Scharniersopening angle of hinges

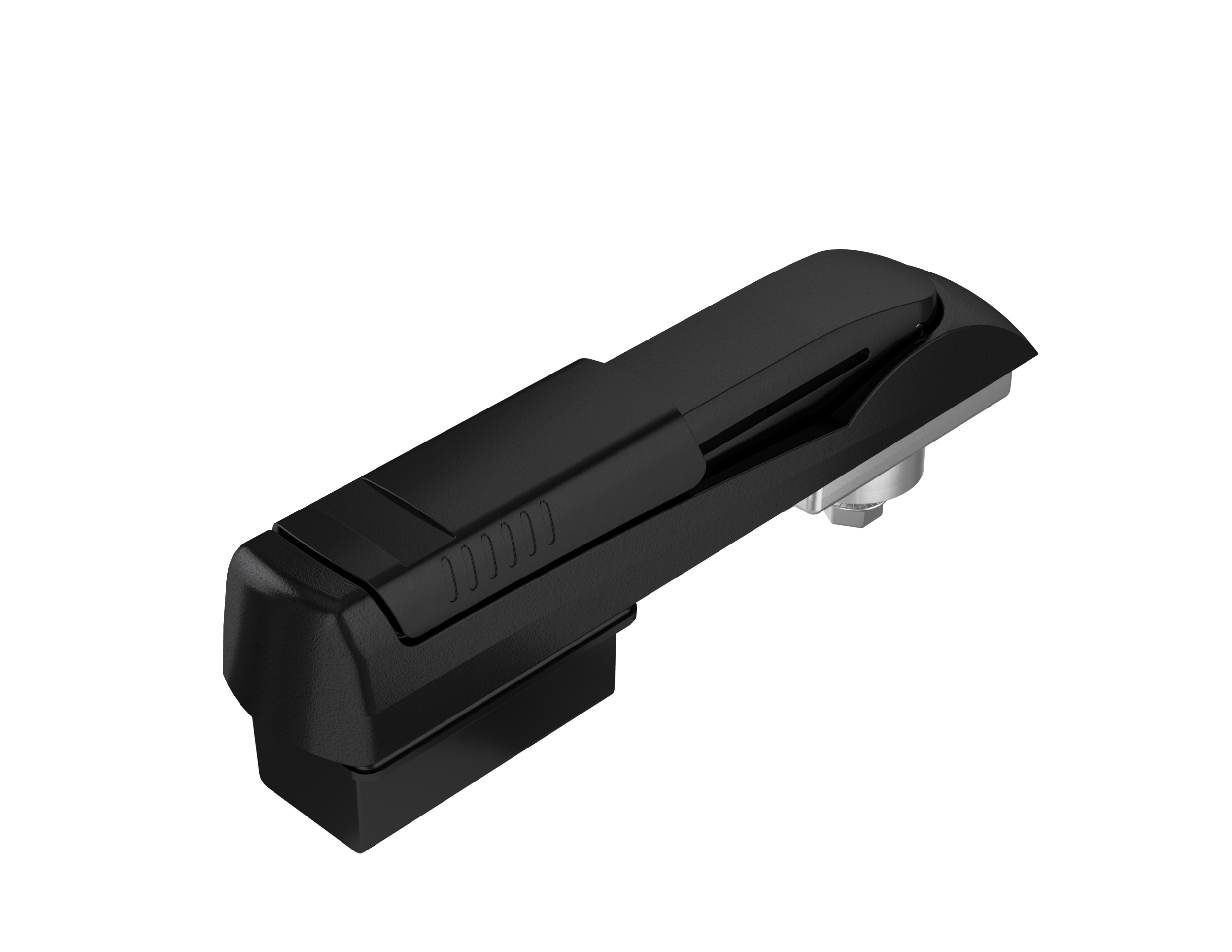

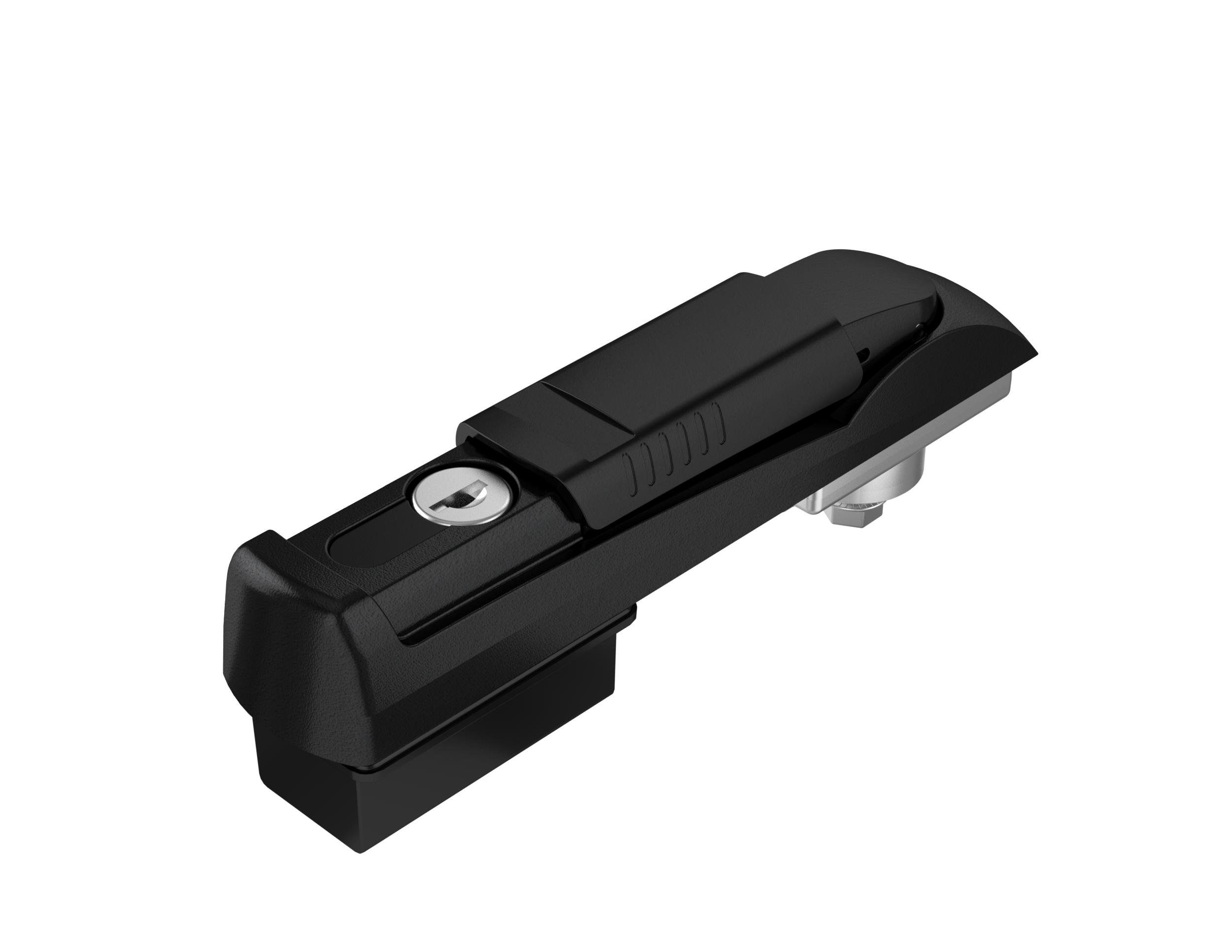

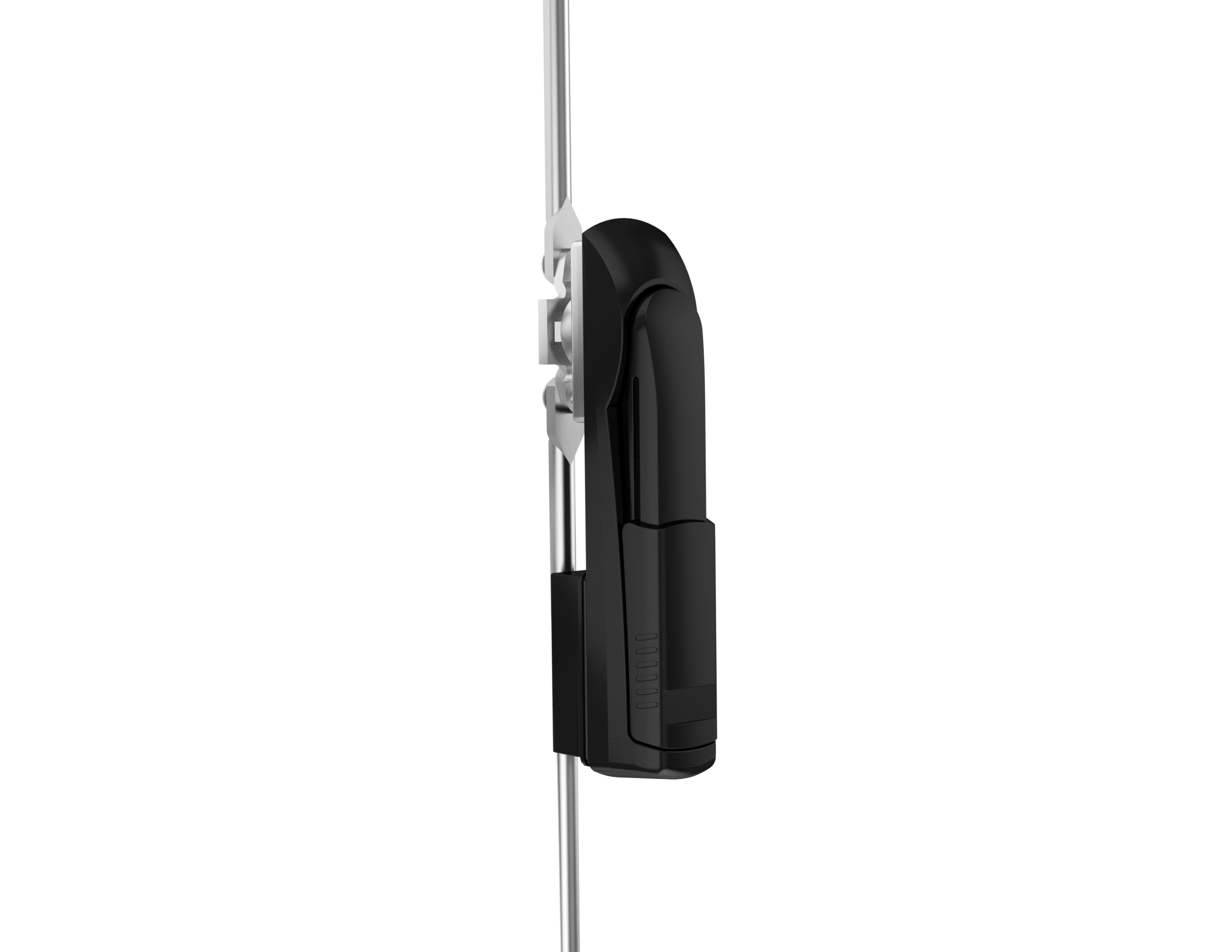

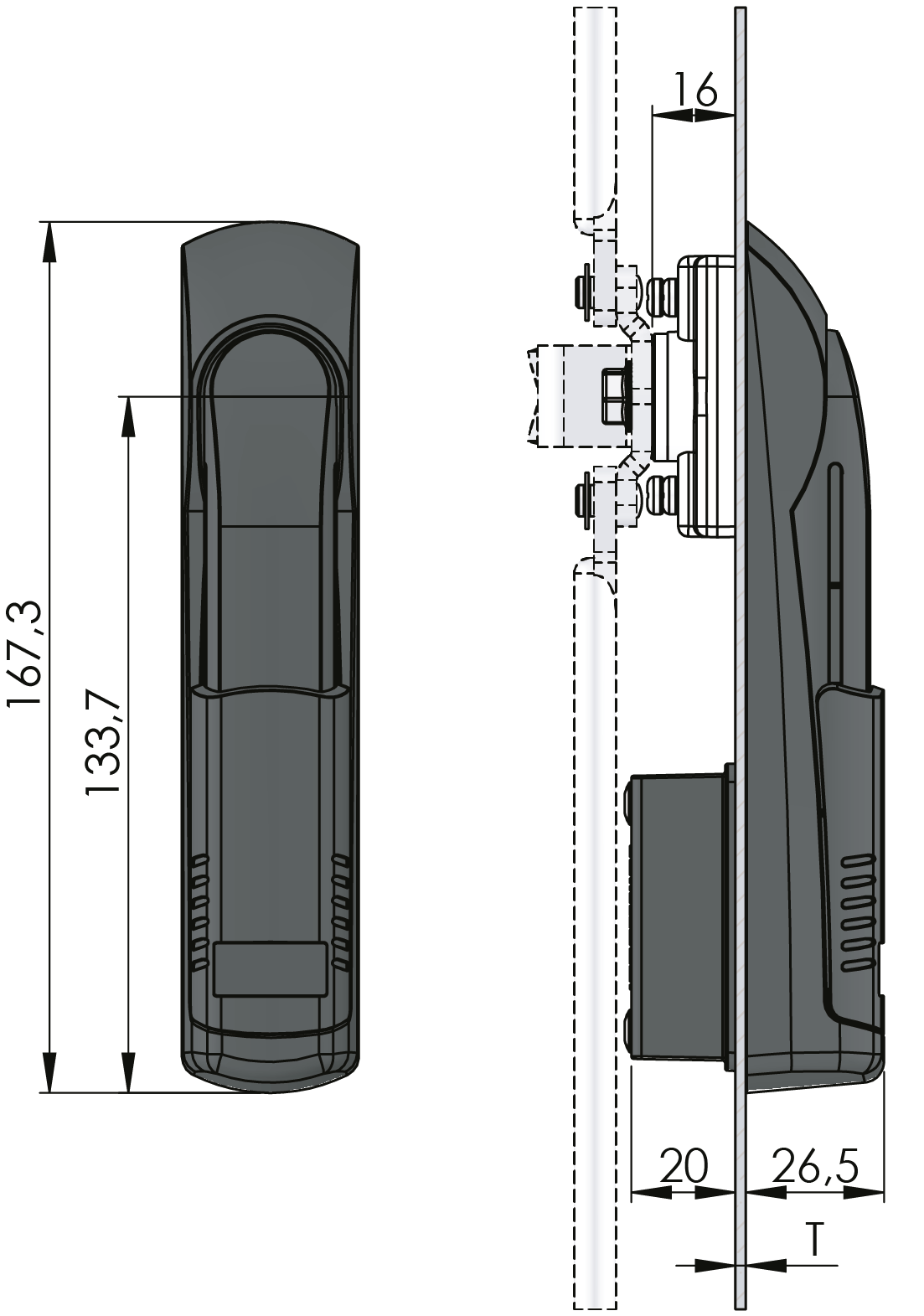

    Vision Schwenkhebel Ergonomic Line

    Index Code:
    1-005.15

    Flacher Schwenkhebel für Vision Classic Verriegelungssysteme, traditionelle Zungen und Rundstangensysteme. Zur Verwendung mit einem 40 mm Profilzylinder oder für Ausstattung mit Taster oder Betätigung. Zylinder, Taster oder Einsatz befinden sich im Teller des Schwenkhebels und ermöglichen eine ergonomischere Bedienung des Hebels.

    Der zugfederbelastete Griff springt heraus, wenn er entriegelt oder der Taster betätigt wird. Der Zylinder wird durch einen verschiebbaren Staubschutz geschützt. Wasserdicht (IP66) nach NEMA 4.

    PDF
    		Produktdatenblatt
    PDF
    		Industrilas cut out versions
    PDF
    		Recommended Tightening Torque
    MuldePolyamid glasfaserverstärkt (PA6GF30)
    StaubkappePolyamid glasfaserverstärkt (PA6GF30)
    GriffPolyamid glasfaserverstärkt (PA6GF30)
    O-ringNBR
    DruckknopfPolyamid glasfaserverstärkt (PA6GF30)
    Shaft and turn stop for camZinkdruckguss, verzinkt
    LochbildVersion C
    Notes

    MODEL WITH PROFILE CYLINDER: Turn-to-latch = The door is locked by turning the key.

    MODEL WITH INSERT, PUSH-BUTTON OR ROUND CYLINDER:
    Push-to-latch = Spring loaded cam latches when the handle is pushed in.

    T = For door thickness: 0,8-3,5 mm.

    * Handle supplied without profile cylinder.

    NormenIP66,NEMA 4
    To download CAD-files, you need an Industrilas account. It only takes a minute.
    or Create Account
    A product number is created by combining the figures in each column (AAAA-BBCDE-FF)
    AAAA Type
    1531Swing handle 180°
    1532Swing handle - Counter Clockwise
    1533Swing handle - Clockwise
    BB Betätigung / Zylinder
    01Vierkant 6 m. Pfeil
    02Vierkant 7 m. Pfeil
    05Vierkant 8 m. Pfeil
    07Vierkant 8 / geschlitzt
    11Vierkant 8 / versenkt
    14Dreikant 7
    15Dreikant 8
    16Dreikant 10
    22Doppelbart 3
    24Doppelbart 5
    26Schlitz 2 x 4
    29Slotted, Recessed
    32Sechskant 11
    34Innensechskant 8
    35Innensechskant 10
    36Innensechskant 8 / 3 mm Dorn
    80Verschiedenschließend
    81Gleichschließend IL101
    82Gleichschließend IL0333
    83For profile cylinder
    90Druckknopf
    C Oberfläche Betätigung
    0For cylinder and push-button versions
    2Verchromt
    6Schwarz pulverbeschichtet
    D Schutzart
    5IP65
    E Türstärke
    10,8 - 1,5 mm
    21,6 - 2,5 mm
    32,6 - 3,5 mm
    FF Serial Number
    00Standard Suffix
