Klima-flex Compact-låsgångjärn
Index Code:2-317cd
Det patenterade Klima-flex Compact-låsgångjärnet är specifikt konstruerat för isolerade och trycksatta dörrar. Gångjärnet kan justeras 3 mm i alla tre riktningarna, vilket skapar 3 mm kompression som gör att dörren kan öppnas 180° i båda riktningarna eller tas bort helt. En unik egenskap är att kompressionen kan justeras ytterligare 1,5 mm eller 3,0 mm. Den säkra öppningen i två steg gör att skåpet kan tryckavlastas innan det öppnas helt. Uppfyller kraven för tätningsnivå L1 enligt DIN EN 1886.
| Ladda ned PDF | Product Data Sheet |
| Ladda ned PDF | Recommended Tightening Torque |
| Adjustable off-set device | Glass fibre reinforced Polyamide (PA6GF30) |
|---|---|
| Dörrdel | Glass fibre reinforced polyamide (PA6GF30) |
| Ramdel | Glass fibre reinforced Polyamide (PA6GF30) |
| Handtag | Glass fibre reinforced polyamide (PA6GF30) |
| Mounting bracket | Glass fibre reinforced Polyamide (PA6GF30) |
| Fjäder | Spring steel EN 1.4310 |

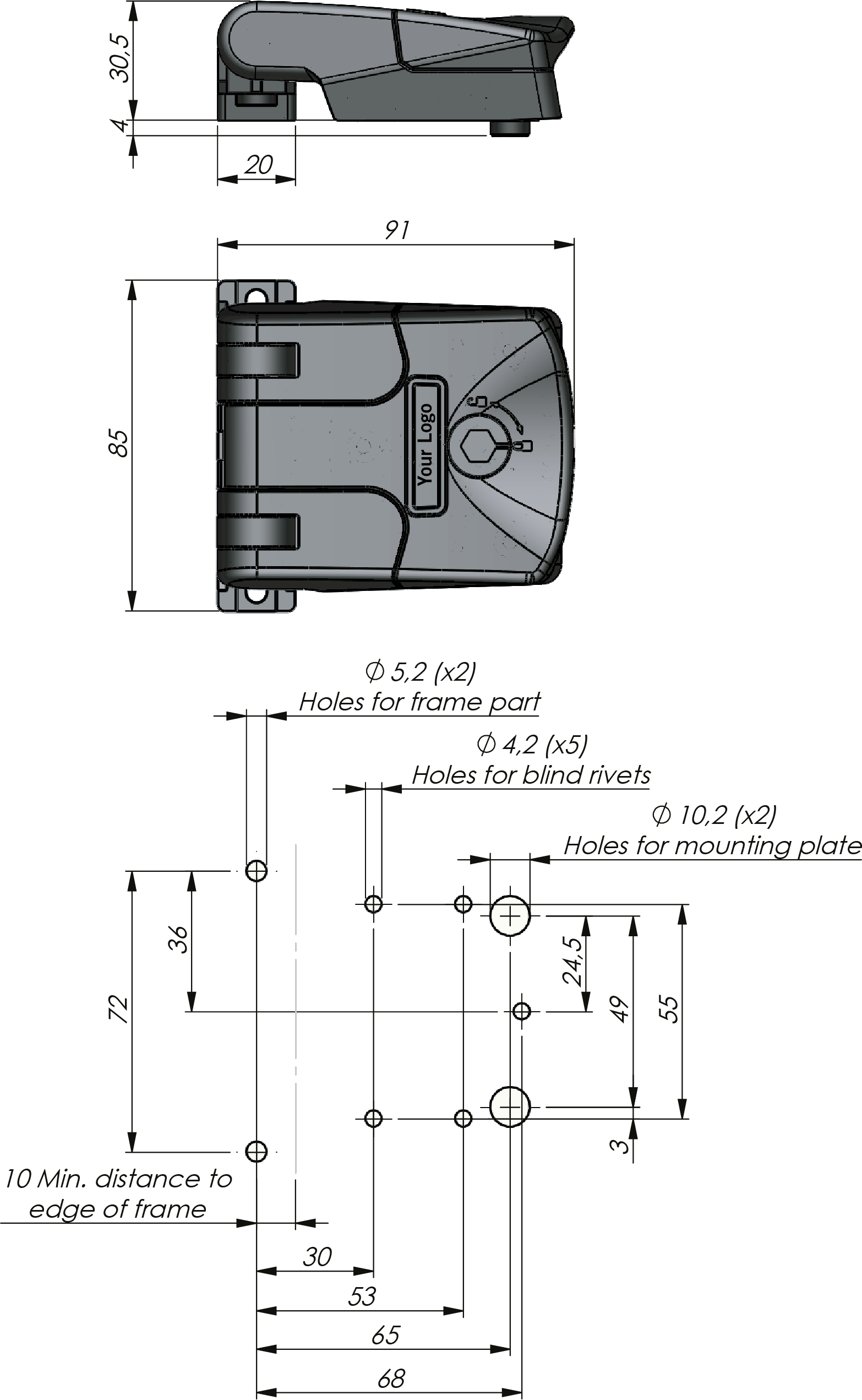

| Ritningstexter | Holes for frame part Holes for blind rivets Holes for mounting plate 10 Min. distance to edge of frame |
|---|
| Standarder | VDI 6022 |
|---|
