2-317e |

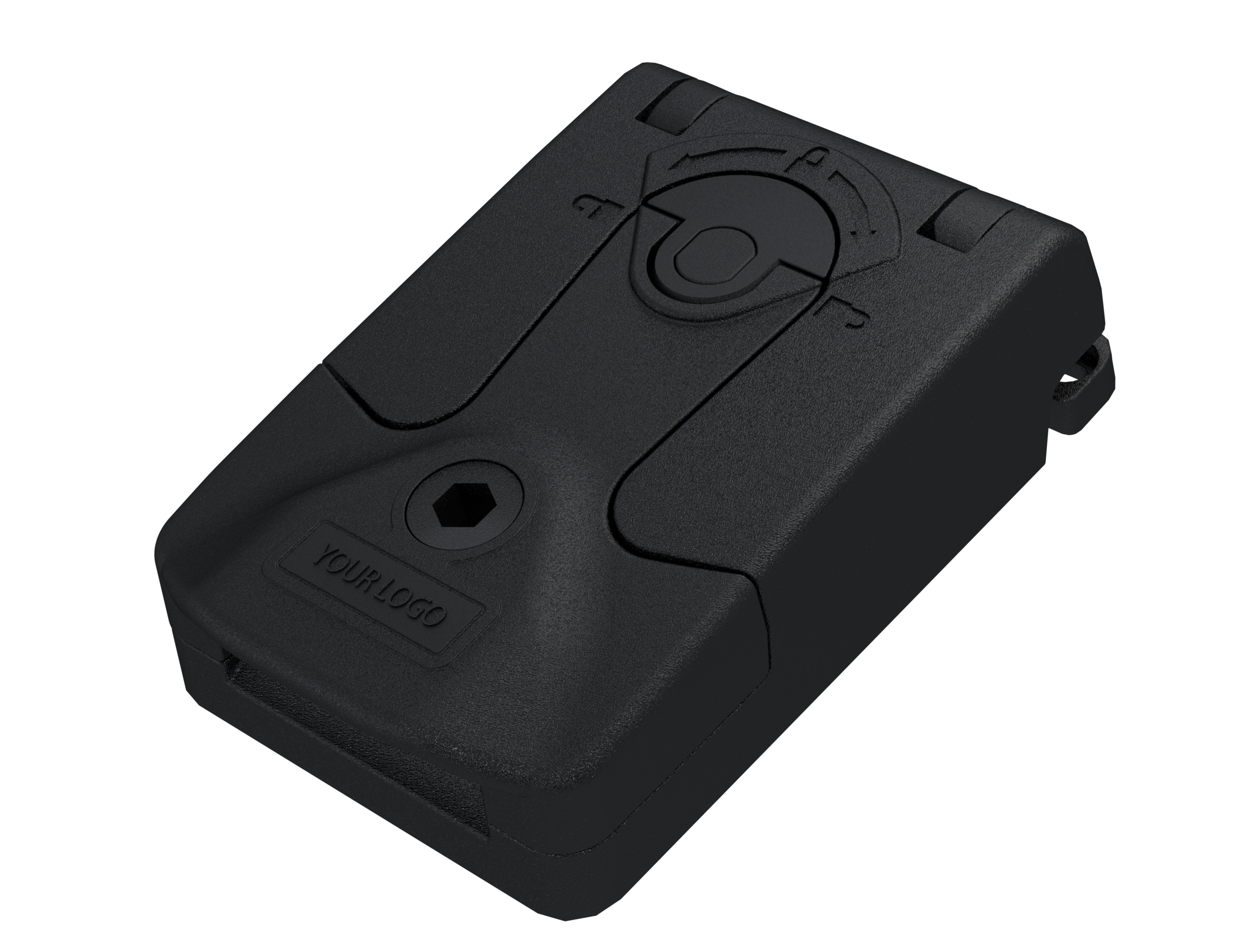

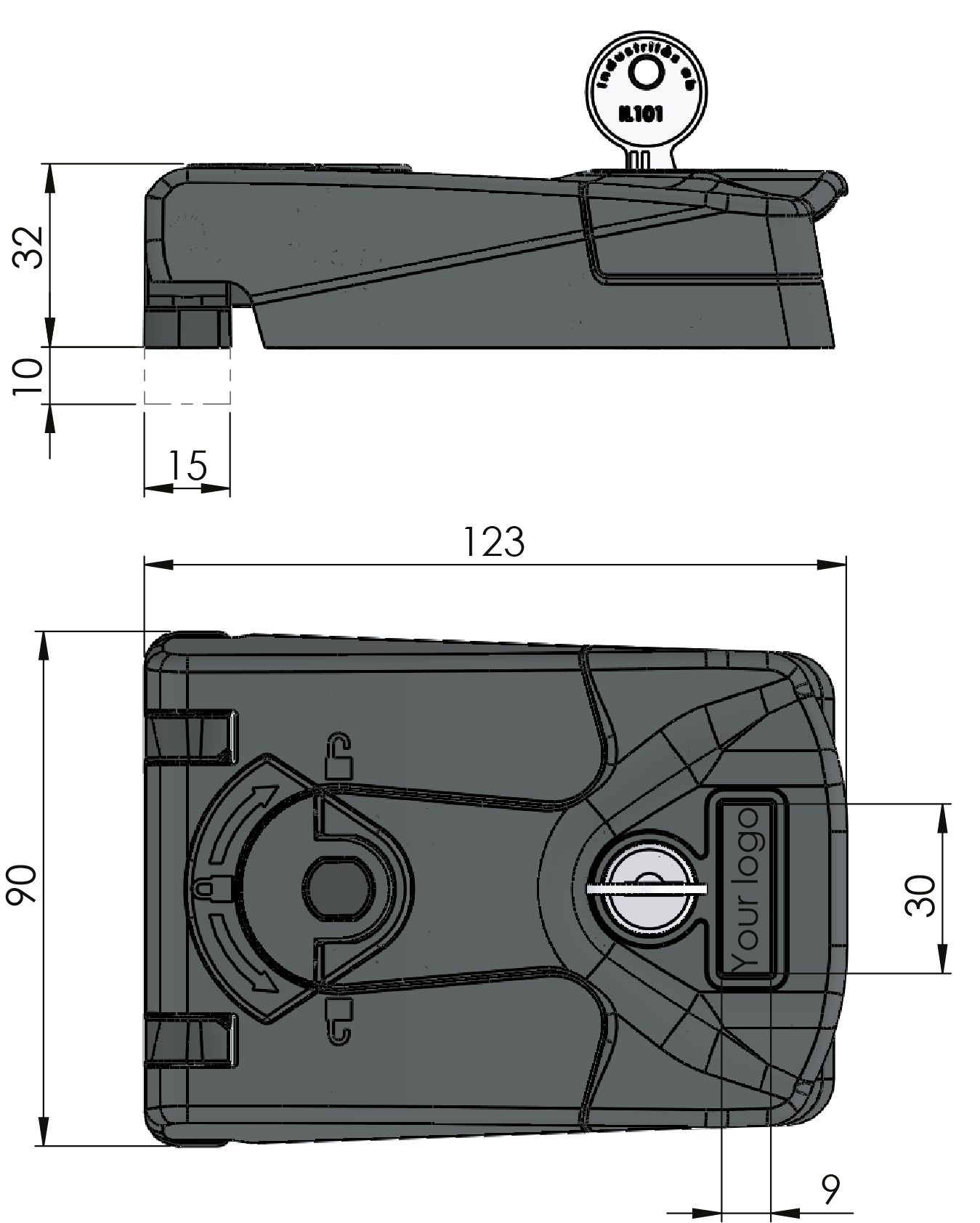

Klima-flex-låsgångjärn, GEN2
Index Code:2-317ef
Det patenterade Klima-flex-låsgångjärnet är specifikt konstruerat för isolerade och trycksatta dörrar. Gångjärnet skapar 6 mm kompression och gör att du kan öppna dörrarna 180° i endera riktningen eller ta bort dörren helt. Det säkra tvåstegsöppningsförfarandet gör att trycket kan minskas i skåpet innan det öppnas helt. Ett tydligt klick ger en taktil återkoppling på om dörren är öppen eller stängd. För extra stabilitet finns monteringsbeslag. Uppfyller kraven för tätningsnivå L1 enligt DIN EN 1886.
Ladda ned PDF | Product Data Sheet |
Ladda ned PDF | Recommended Tightening Torque |
Cylinder | Zinc die cast, stainless steel 304 cap and dust shutter |
---|---|
Dörrdel | Glass fibre reinforced polyamide (PA6GF30) |
Ramdel | Zinc die cast, black powder coated |
Handtag | Glass fibre reinforced polyamide (PA6GF30) |
Insats | Zinc die cast, black texture powder coated |
Latching cam | Zinc die cast, black powder coated |

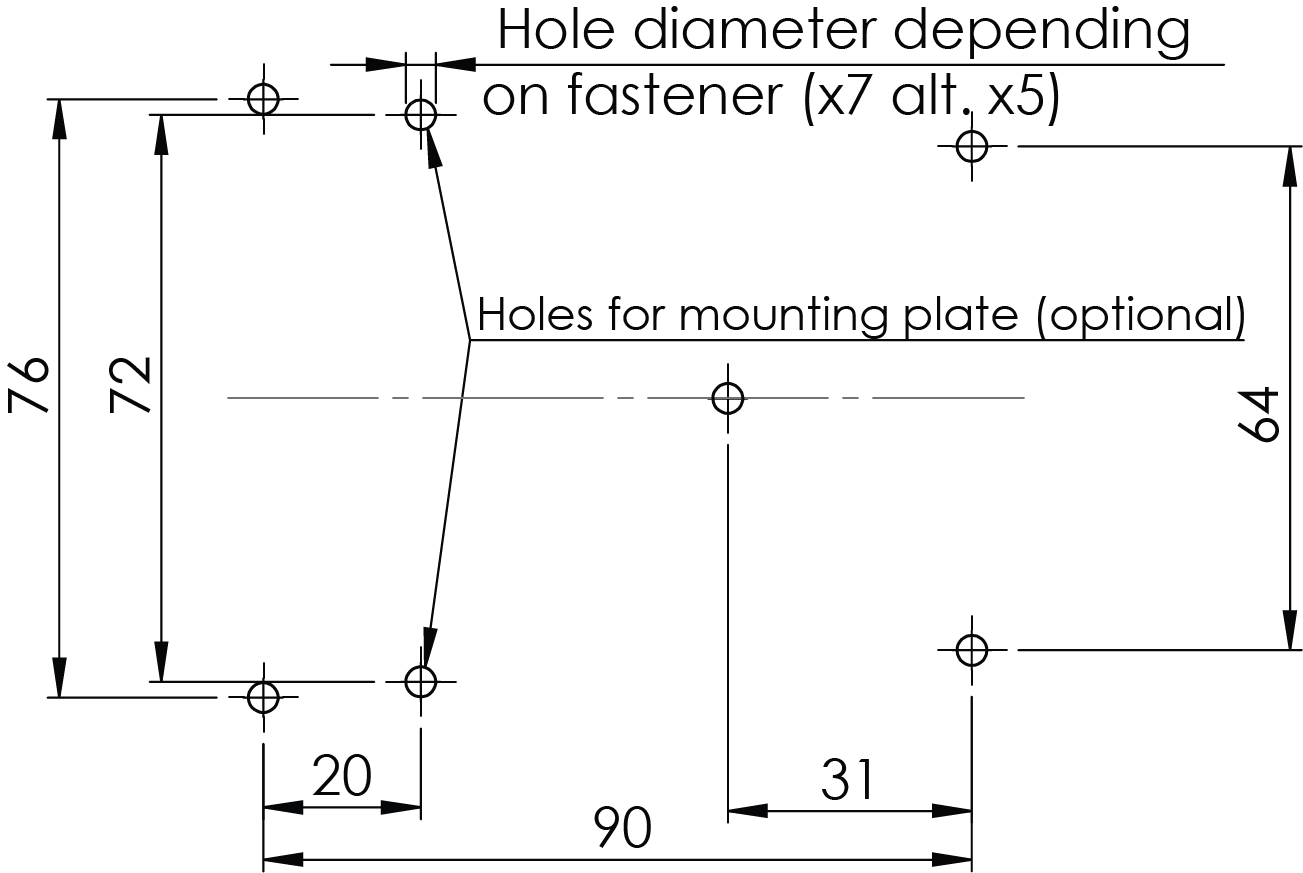

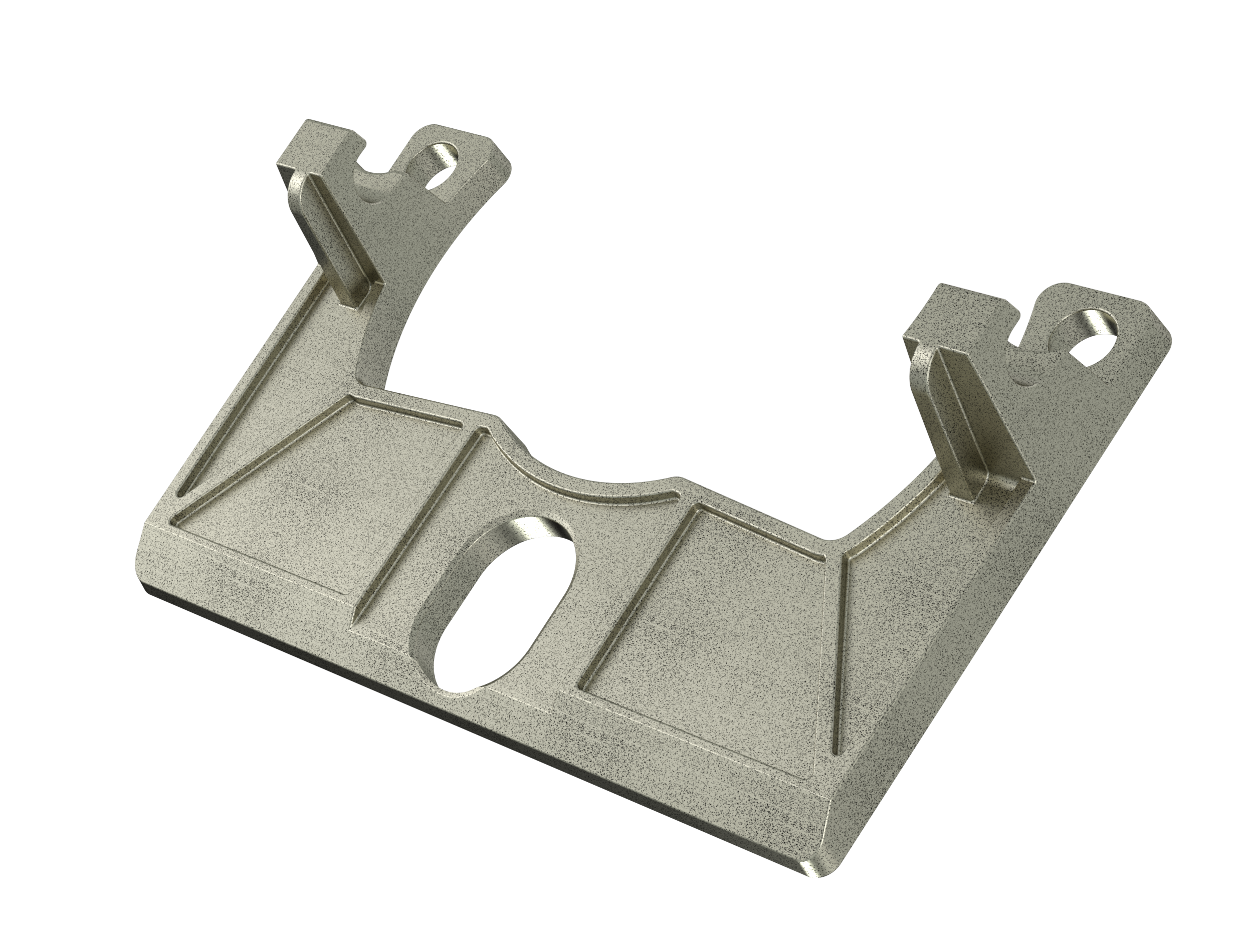

Mounting bracket | Zinc die cast, zinc plated |
Pin | Rostfritt stål 304 |
Standarder | DIN EN 61373,VDI 6022 |
---|---|

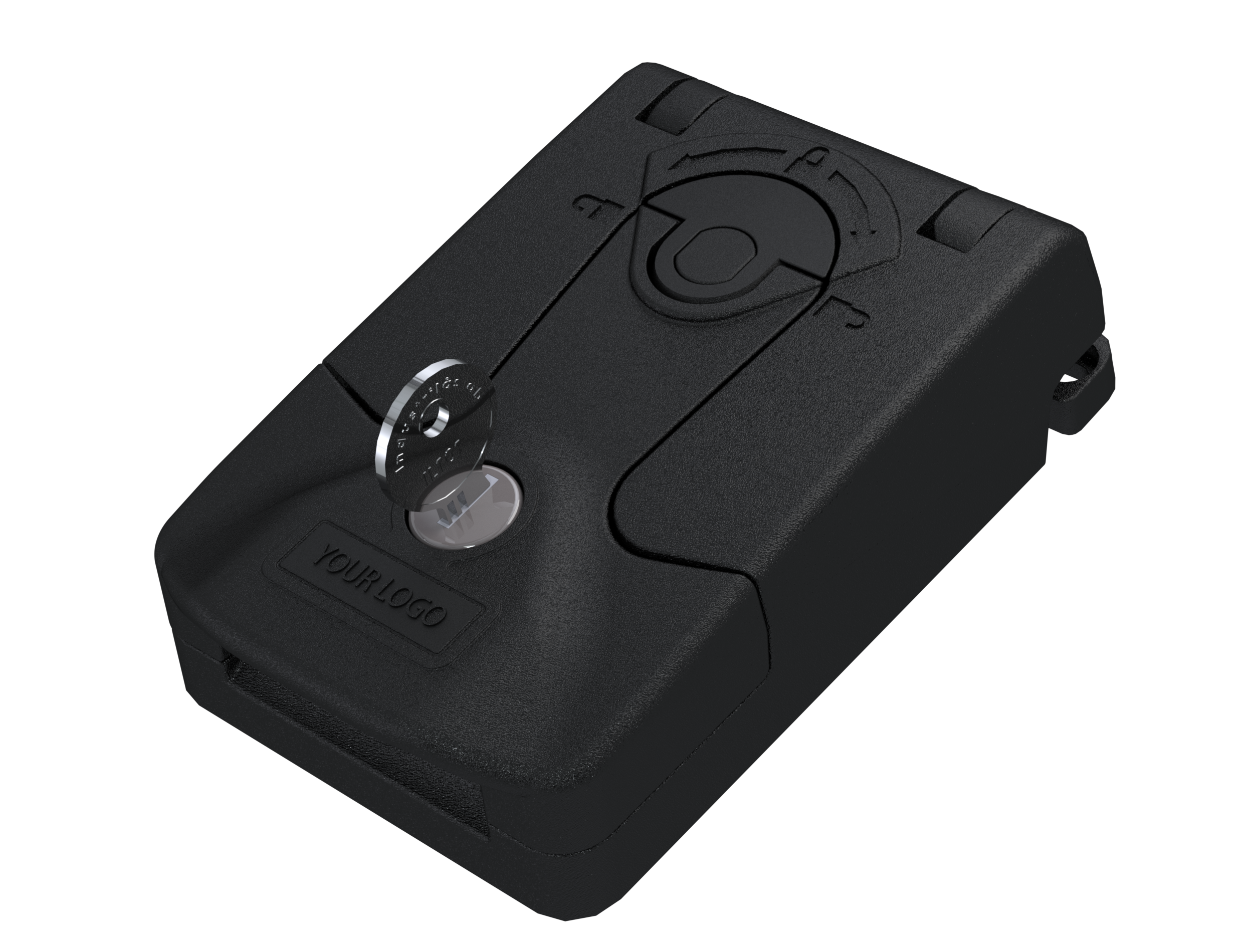

Cylinder information | Supplied with two keys |
För att ladda ned CAD-filer behöver du ett Industrilåskonto. Det tar bara några minuter att skapa.
or Skapa konto
Make your selections in each column to create your article number (AAAA-BBCCDD-EE)
|
|
|
|
|
