Inspektionsfönster, runt

Index Code:
5-255

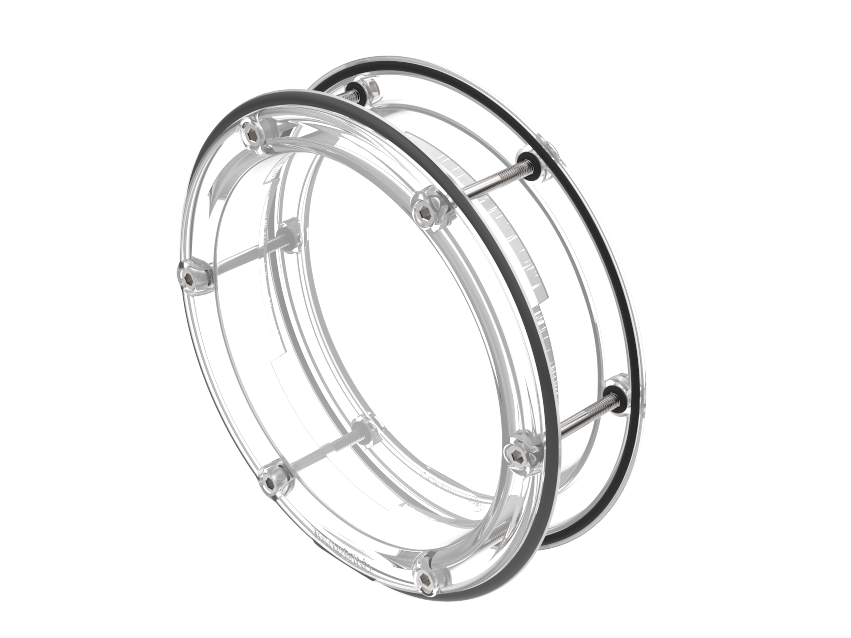

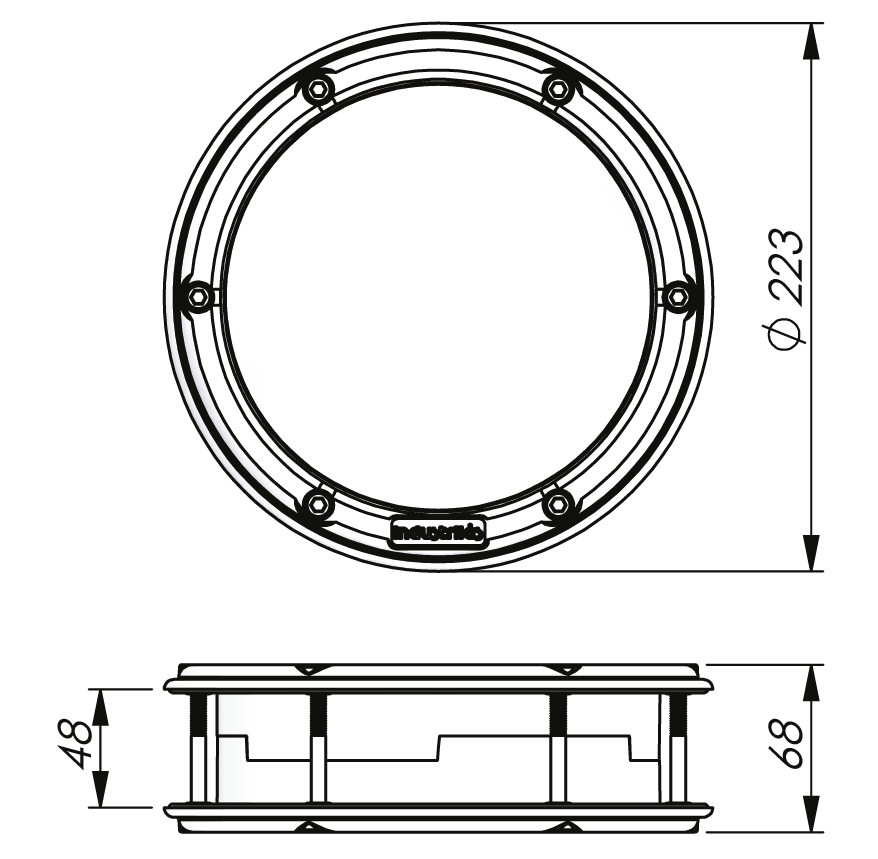

Runt inspektionsfönster av transparent slagtåligt polykarbonat. Avsett för ventilationsaggregat med isolerade dörrar. Fönstret har inbyggd tätning och lämpar sig för aggregat med över- eller undertryck. Fönstret levereras i två halvor som monteras i dörren med ett hål med Ø 182 mm. Enkel montering med medföljande bultar och muttrar.

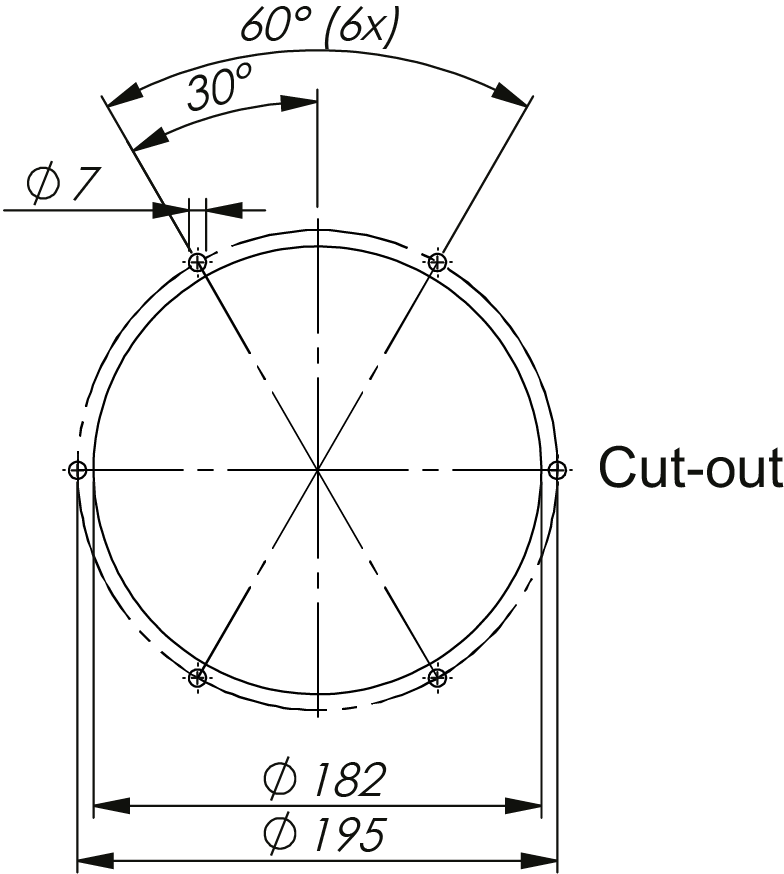

Diametern för cirkulär utplacering av monteringshål är 195 mm.

Ladda ned PDF
Product Data Sheet
Ladda ned PDF
Recommended Tightening Torque
NutRostfritt stål 304
SkruvRostfritt stål 304
TätningFoamed PUR-gasket (polyurethane)
FönsterPolycarbonate/Macrolone 6557, crystal clear and impact resistant
Notes

Customer logo may be included upon request. Door thickness tolerance: ± 2 mm.

StandarderVDI 6022
