Handle rotation 90° in both directionsOpening angle of hinges, applicable angle shown in numbersProfile cylinder

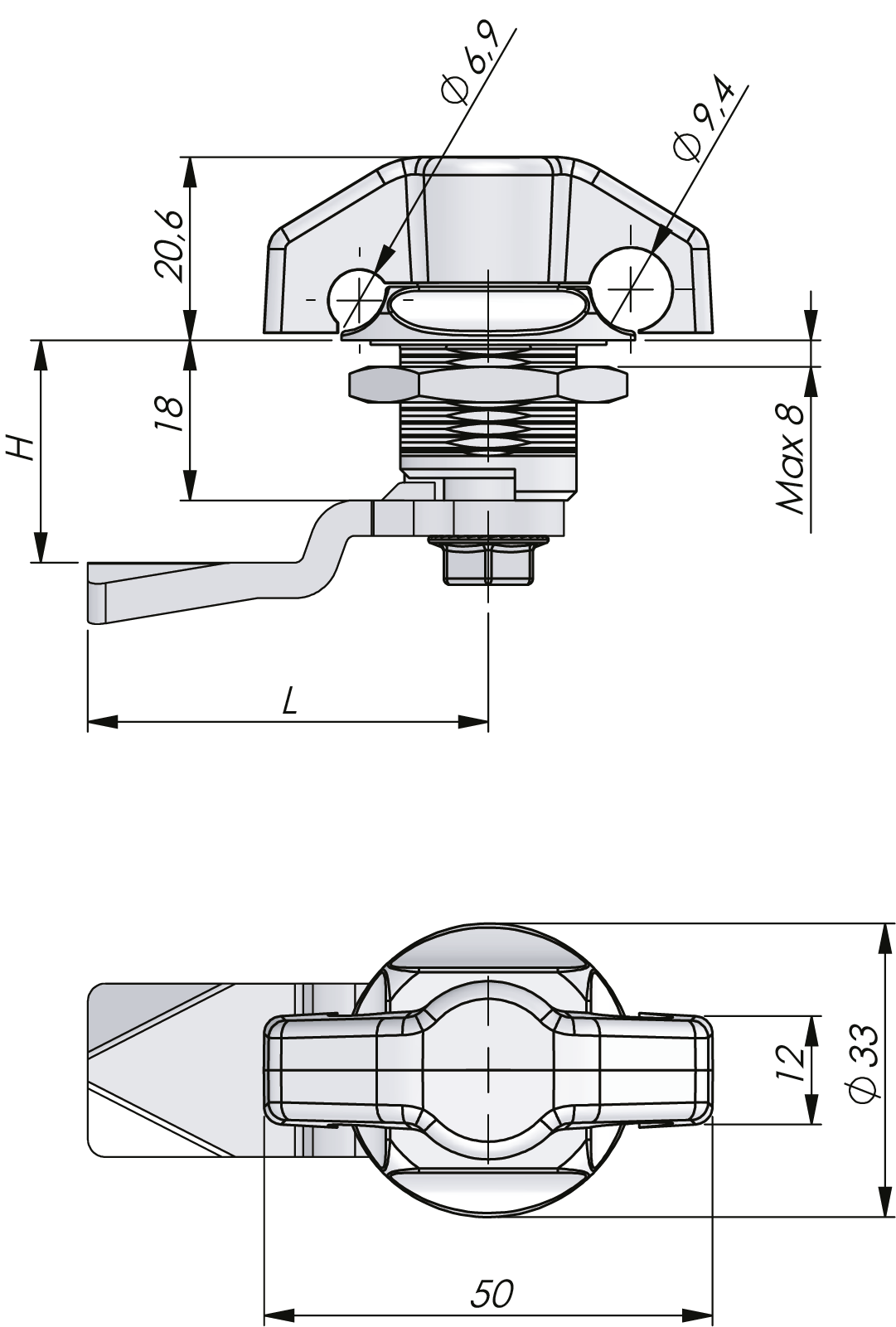

Kvartsvarvsvingvred, 18 mm

Index Code:
2-260

Kvartsvarvsvingvred med rotation som gör att vredet kan låsas med hänglås. Universalrotation medsols eller motsols vid öppning och stängning. Mutter medföljer. Kapslingsklass IP65.

Ladda ned PDF
Product Data Sheet
Ladda ned PDF
Recommended Tightening Torque
Ladda ned PDF
Industrilas cut out versions
RegelStål, förzinkad
JordningsmutterZinc die cast, zinc plated
LåshusZinc die cast, chrome plated
StandardmutterZinc die cast, zinc plated
Wing knobZinc die cast, chrome plated, black texture powder coated or glass fibre reinforced Polyamide (PA6GF30), black
HålbildCOMBI
StandarderIP65
För att ladda ned CAD-filer behöver du ett Industrilåskonto. Det tar bara några minuter att skapa.
or Skapa konto
Make your selections in each column to create your article number (AAAAAA-HHLL)
AAAAAA Ytbehandling Nut
241385KromStandard
241386KromJordningsmutter
241685SvartStandard
241686SvartJordningsmutter
HHLL H/L i mm
0000Ingen regel
04454 / 45
06456 / 45
08458 / 45
104510 / 45
124512 / 45
144514 / 45
164516 / 45
184518 / 45
204520 / 45
224522 / 45
244524 / 45
264526 / 45
284528 / 45
304530 / 45
324532 / 45
344534 / 45
364536 / 45
384538 / 45
404540 / 45
424542 / 45
444544 / 45
464546 / 45
484548 / 45
504550 / 45
